Informação Técnica
Produto indicado para aplicações que exigem conformidade com a NR10 – Segurança em Instalações e Serviços em Eletricidade.
Descrição
TA25DU-14M

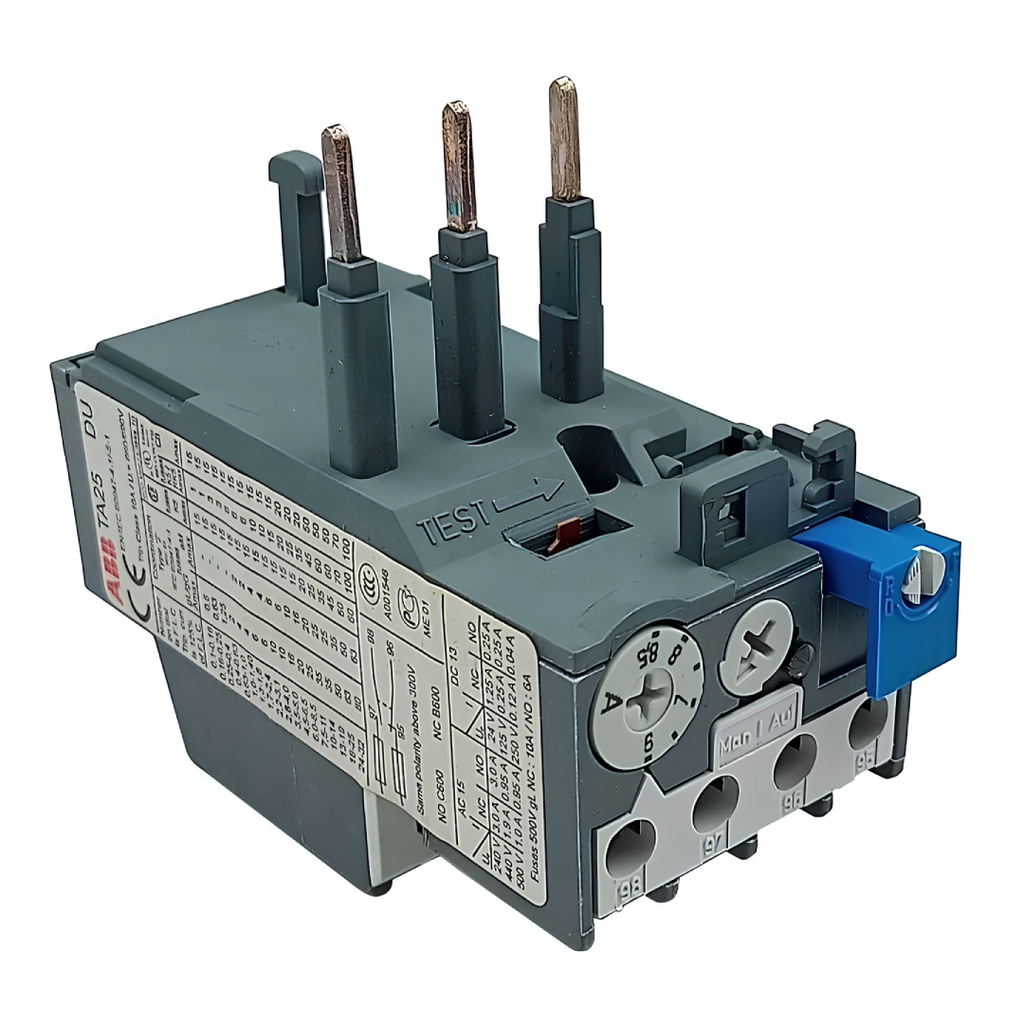

O relé de sobrecarga térmica TA25DU-14M (10.0-14.0A) é um dispositivo de proteção eletromecânica econômica para o circuito principal. Oferece proteção confiável e rápida para motores em caso de sobrecarga ou falha de fase. O dispositivo tem classe trip 10A. Outros recursos são a compensação de temperatura, contato de viagem (NC), contato com sinal (NO), redefinição automática ou manual selecionável, mecanismo livre de trip, função STOP e Teste e uma indicação de viagem. Os relés de sobrecarga estão conectados diretamente aos contatores do bloco. Kits de montagem simples estão disponíveis como acessório.
Dimensões
Largura líquida do produto:44 mm
Altura líquida do produto:80 mm
Profundidade/comprimento da rede do produto:94 mm
Peso líquido do produto:0,15 kg
Corrente Operacional Nominal (Ie):14 A
Frequência nominal (f):Circuito Auxiliar circuito auxiliar de 50 Hz Circuito Auxiliar 60 Hz
Circuito Auxiliar DC
Circuito Principal 60 Hz Circuito Principal 50 Hz Circuito Principal DC
Número de poloneses:3
Número de contatos auxiliares NF:1
Número de contatos auxiliares NA:1
Corrente térmica convencional de ar livre (Iésimo):Circuito Auxiliar NC 5 A
Circuito Auxiliar Nº 5 A
Grau de Proteção:Carcaça ip20
terminais principais de circuito IP10
Grau de Poluição:3
Circuito Auxiliar de Capacidade de Conexão:Flexível 1/2x 0.75 ... 2,5 mm²
Rígida 1/2x 0,75 ... 4 mm²
Circuito principal de capacidade de conexão:Flexível com Ferrule 1x 0.75 ... 4 mm²
Flexível com Ferrule 2x 0,75 ... 4 mm²
Flexível 1x 0,75 ... 4 mm²
Flexível 2x 0,75 ... 4 mm²
Rígida 1x 0,75 ... 4 mm²
Rígida 2x 0,75 ... 4 mm²
Comprimento de descascamento do fio:Circuito Auxiliar circuito
principal de 9 mm 12 mm
Driver de parafuso recomendado:Circuito Auxiliar Pozidriv
1 Circuito Principal Pozidriv 2
Perda de energia:a Condições operacionais avaliadas por polo 1,2 W
Adequado para:AX09, AX12, AX18, AX25, AX32, AX40
Padrões:CSA 22.2 No.14 IEC/EN 60947-1 IEC/EN 60947-4-1 IEC/EN 60947-5-1 UL 508 UL/CSA
Tensão máxima de operação UL/CSA:Circuito Principal 600 V AC
Classificação ampere UL/CSA:14 A
