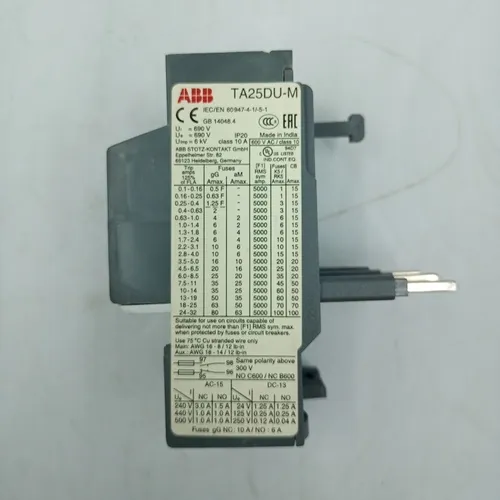

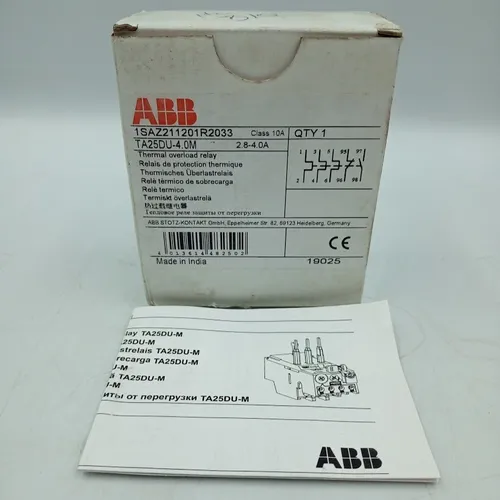

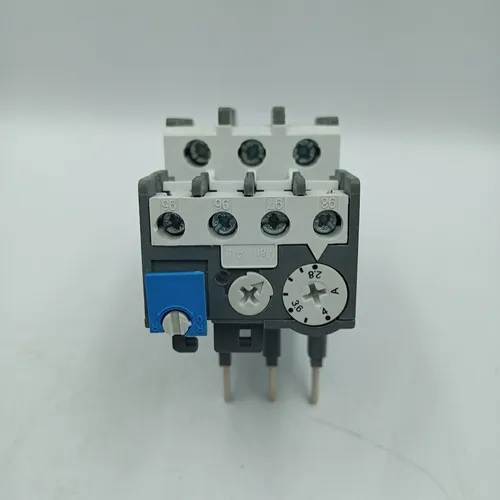

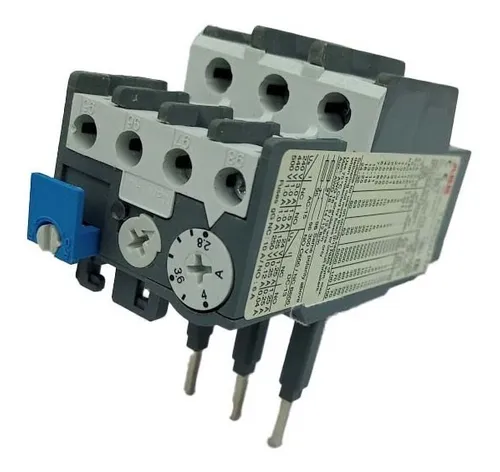

TA25DU-4.0M
O relé de sobrecarga térmica TA25DU-4.0M (2,8-4.0A) é um dispositivo de proteção eletromecânica econômica para o circuito principal. Oferece proteção confiável e rápida para motores em caso de sobrecarga ou falha de fase. O dispositivo tem classe trip 10A. Outros recursos são a compensação de temperatura, contato de viagem (NC), contato com sinal (NO), redefinição automática ou manual selecionável, mecanismo livre de trip, função STOP e Teste e uma indicação de viagem. Os relés de sobrecarga estão conectados diretamente aos contatores do bloco. Kits de montagem simples estão disponíveis como acessório.
Dimensões
Largura líquida do produto: 44 mm
Altura líquida do produto: 80 mm
Profundidade/comprimento da rede do produto: 94 mm
Peso líquido do produto: 0,15 kg
Técnico
Corrente Operacional Nominal (Ie): 4.0 A
Frequência nominal (f):Circuito Auxiliar circuito auxiliar de 50 Hz
Circuito Auxiliar: 60 Hz
Circuito Auxiliar DC
Circuito Principal 60 Hz Circuito Principal 50 Hz Circuito Principal DC
Número de poloneses:3
Número de contatos auxiliares NF:1
Número de contatos auxiliares NA:1
Corrente térmica convencional de ar livre (Iésimo):Circuito Auxiliar NC 5 A
Circuito Auxiliar Nº 5 A
Grau de Proteção:Carcaça IP20
terminais principais de circuito IP10
Grau de Poluição:3
Circuito Auxiliar de Capacidade de Conexão:Flexível 1/2x 0.75 ... 2,5 mm²
Rígida 1/2x 0,75...4 mm²
Circuito principal de capacidade de conexão:Flexível com Ferrule 1x 0.75 ... 4 mm²
Flexível com Ferrule 2x 0,75 ... 4 mm²
Flexível 1x 0,75 ... 4 mm²
Flexível 2x 0,75 ... 4 mm²
Rígida 1x 0,75 ... 4 mm²
Rígida 2x 0,75 ... 4 mm²
Driver de parafuso recomendado:Circuito Auxiliar Pozidriv1 Circuito Principal Pozidriv 2
Perda de energia:a Condições operacionais nominals por polo 1,1 W
Adequado para:AX09, AX12, AX18, AX25, AX32, AX40
Padrões:CSA 22.2 No.14 IEC/EN, 60947-1 IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 508, UL/CSA Técnico
Tensão máxima de operação UL/CSA:Circuito Principal 600 VAC
Classificação ampere UL/CSA:2.4 A
OBS: Para sua utilização, deve ser utilizada uma base para montagem DB... ou ser acoplado diretamente a um contator correspondente.
