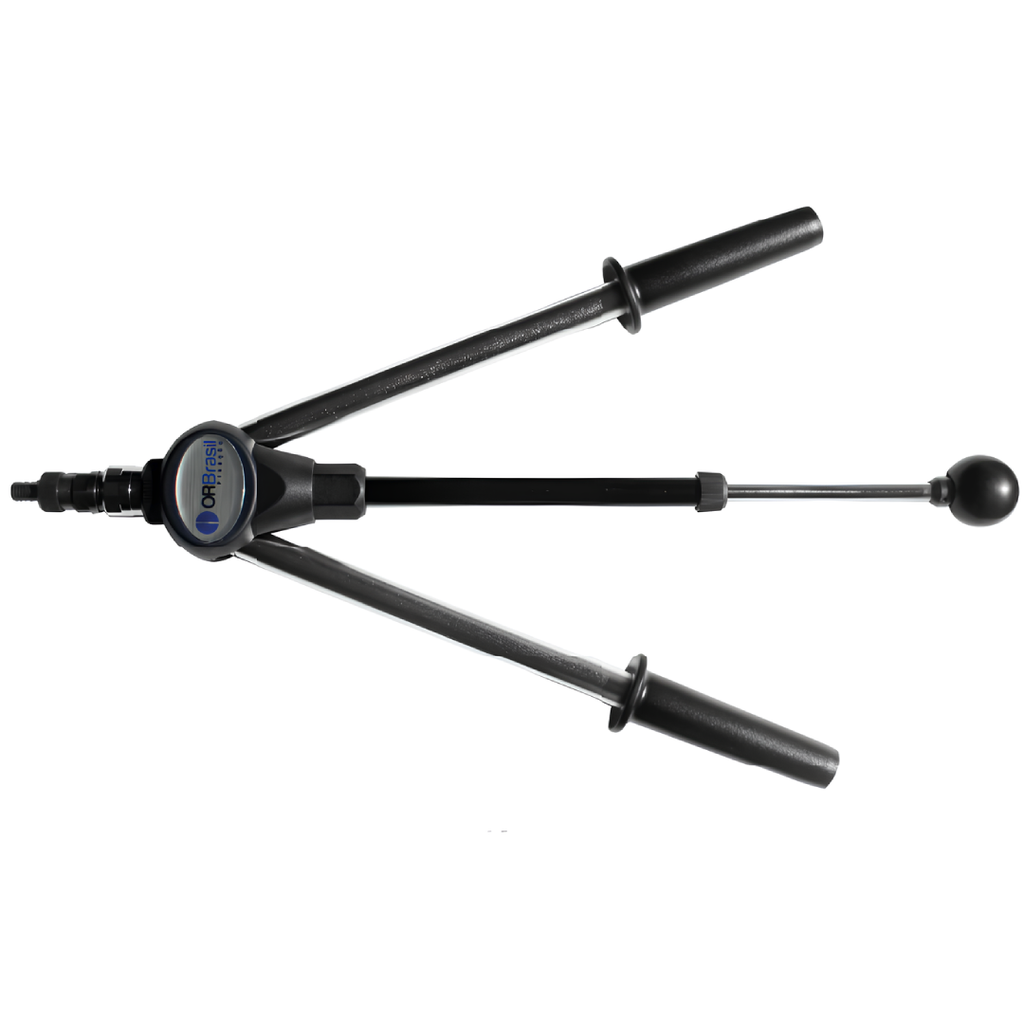

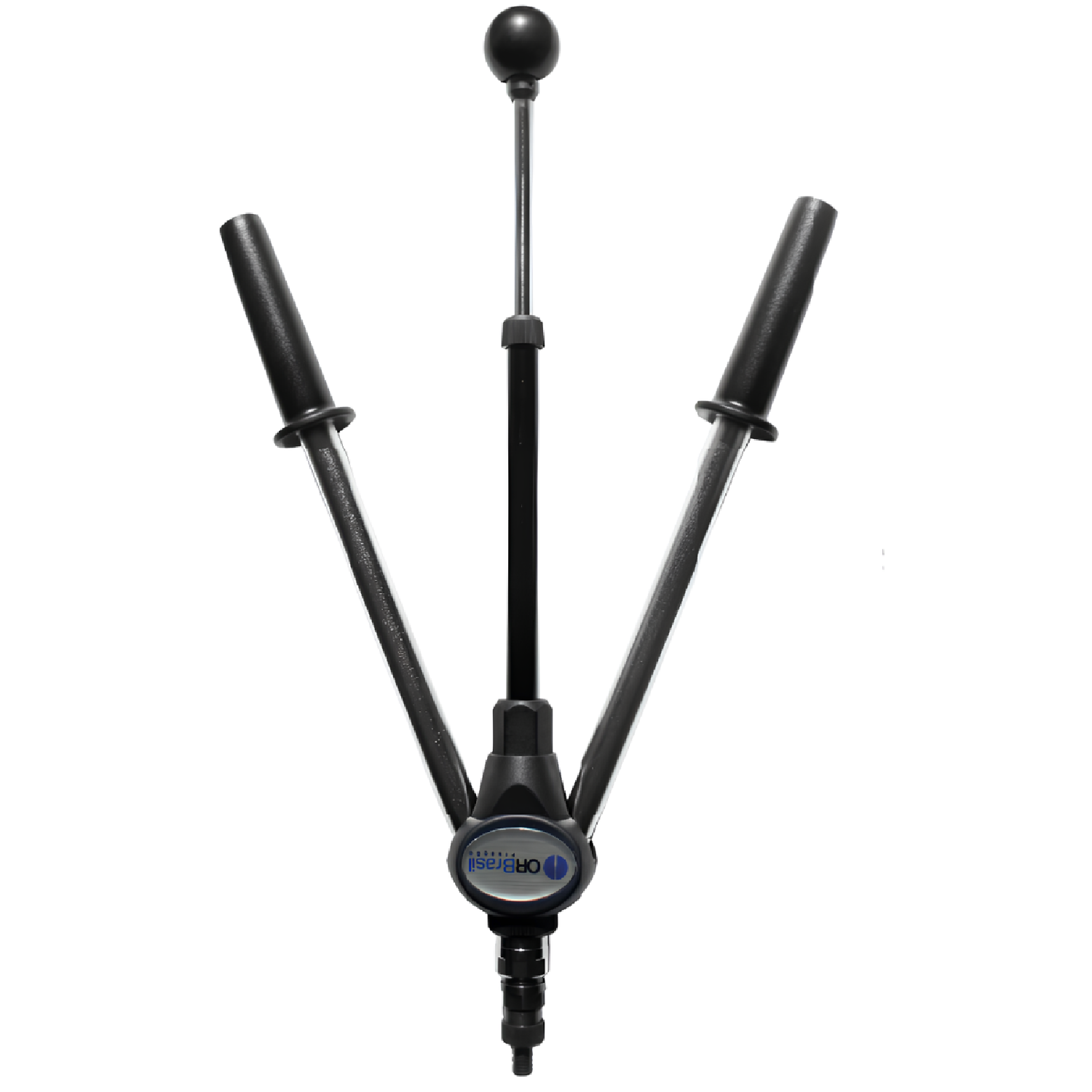

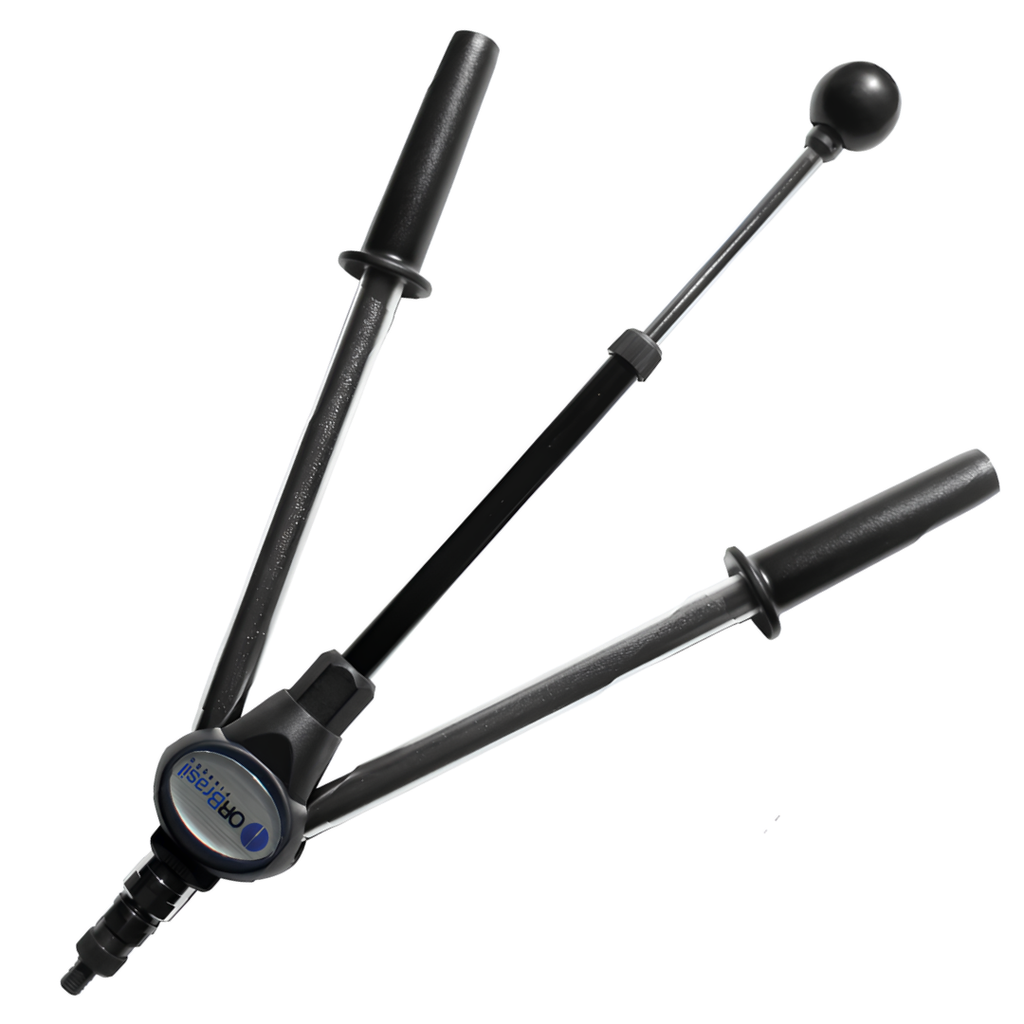

Rebitadeira Manual Hn-360 Rebites De M3 À M6 Ou 1/8” À 1/4”
Instruções Para Operação:
Verifique Que O Parafuso De Tração Da Máquina Corresponde Ao Rebite Com Rosca Interna A Ser Aplicado. Para Cada Diâmetro De Parafuso De Tração Utilize O Bocal Adequado.
Com Os Braços Da Rebitadeira Abertos Puxe O Eixo Sem Fim, Através Da Bola Preta, Para Fora. Segure O Rebite Na Ponta Do Parafuso De
Tração E Empurre A Bola Preta Para Frente. Este Movimento Fará Com Que O Rebite Rosqueie No Parafuso De Tração Até A Cabeça Do Mesmo Encostar No Bocal Da Máquina.
O Parafuso De Tração Tem Que Ficar 1 Filete De Rosca Para Fora Do Rebite.
Aplique O Rebite Aproximando Os Dois Braços Da Rebitadeira Até O Final. Basta Um Só Movimento De Aperto.
Para Retirar A Máquina Do Rebite Basta Puxar A Bola Preta Do Eixo Sem Fim Para Trás.
Substituição Ou Troca Do Parafuso De Tração:
Desrosqueie O Bocal. Retire O Pino Que Atravessa O Parafuso De Tração. Puxe-O Para Fora.
Coloque O Novo Parafuso De Tração E Insira Novamente O Pino. Feche O Bocal.
Caso Efetue A Troca De Diâmetro, Não Esqueça De Trocar Também O Bocal Para O Diâmetro Adequado.
Regulagem Do Curso:
Com Os Braços Da Rebitadeira Fechados, Gire A Base Cromada No Sentido Horário
Para Diminuir O Curso De Tração E Vice Versa.
