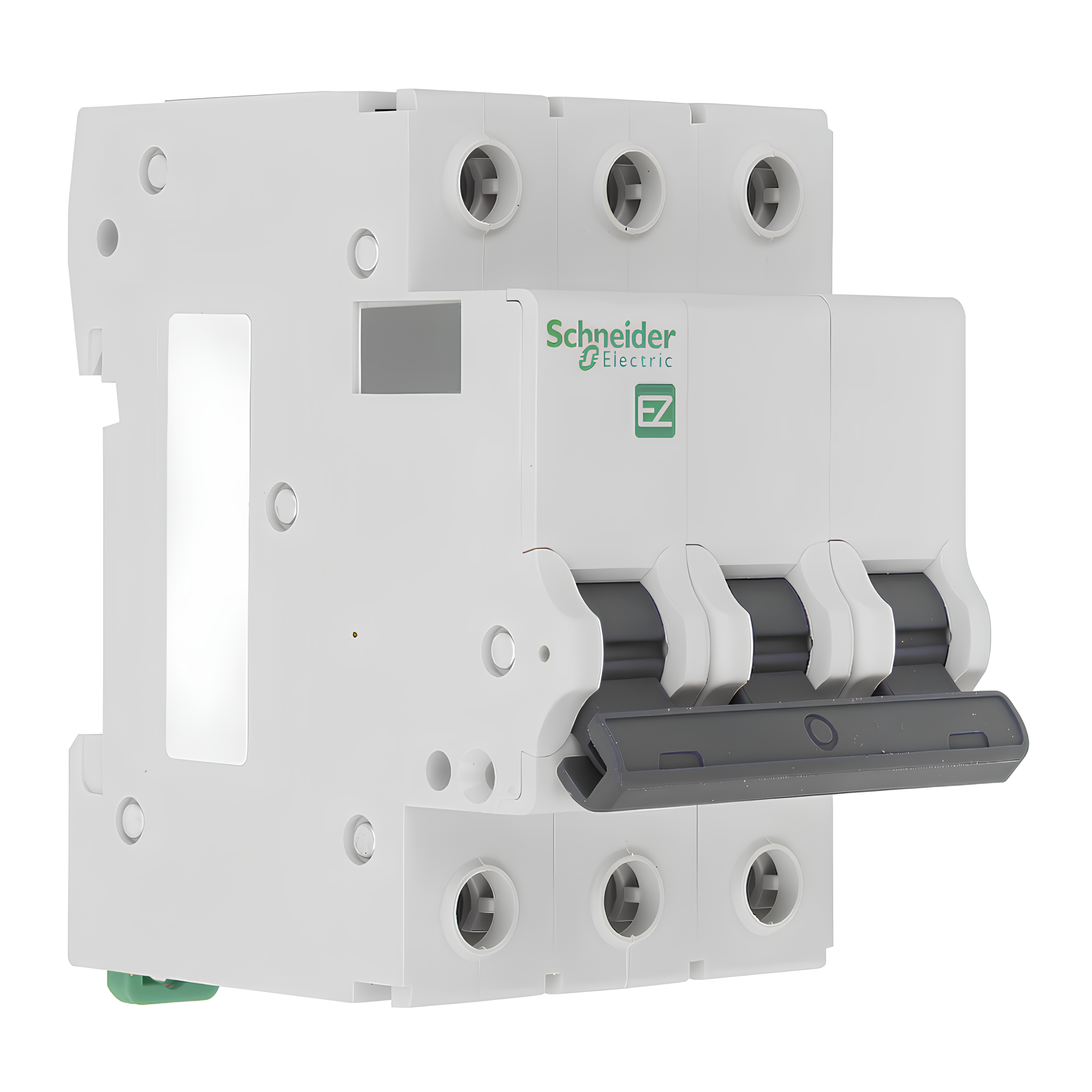

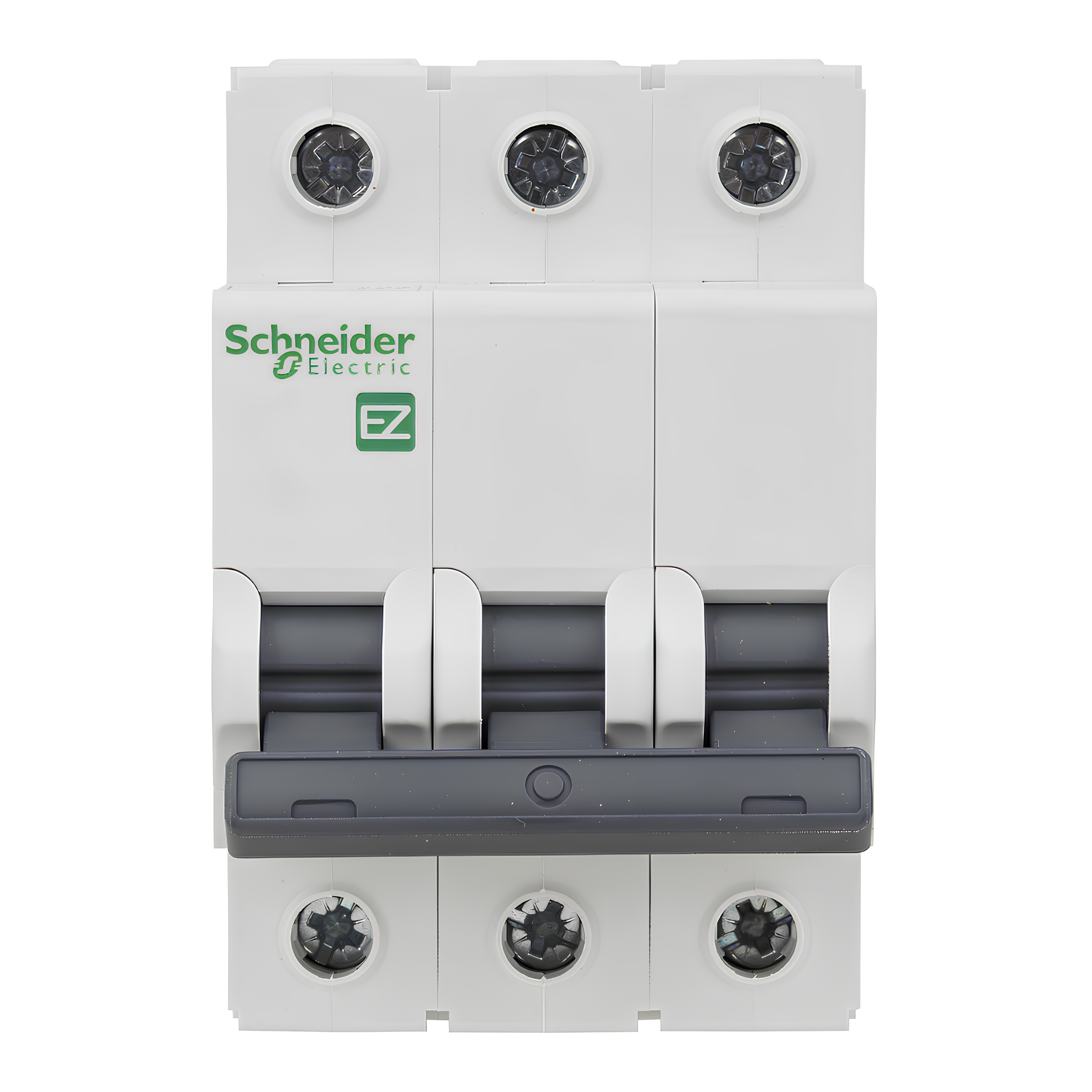

Disjuntor Easy9 3P 92A 4,5kA 230/400V CA curva C
Indicador frontal para disparo de falha
Vida útil mais longa (Tecnologia Fast Closing)
Distribuição elétrica altamente confiável e segura
Instalação rápida e fácil
Durabilidade elétrica de 4.000 ciclos e mecânica de 10.000 ciclos
Desempenho ambiental do produto
O interruptor, ou disjuntor, termomagnético Easy9 de baixa tensão da Schneider Electric é fabricado para proteção contra sobrecargas e curtos-circuitos, graças ao seu sistema de proteção termomagnética. Este produto possui 3 polos, capacidade de 92A, curva de atuação tipo C e capacidade de interrupção de 4,5kA, 230/400V CA. Este disjuntor termomagnético tem proteção IP20 e pode ser montado em trilho DIN. Este produto está em conformidade com IEC 60898-72 Os interruptores termomagnéticos Easy9 levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
Especificações
linha: Easy9
Aplicação do dispositivo: Distribuição
Tipo de produto ou componente: Disjuntor modular
Nome abreviado do dispositivo: Disjuntor modular Easy9
Polos: 3P
número de polos protegidos: 3
[In] corrente nominal: 125 A
Tipo de rede: CA
tecnologia da unidade de disparo: Termomagnético
Curva de Tempo-Corrente: C
capacidade de corte: 3 kA Icu a 400 V CA 50/60 Hz para IEC 60947-2 / 4,5 kA Icu a 400 V CA 50/60 Hz para IEC 60947-2
categoria de uso: Categoria A conforme IEC 60947-2
adequação para isolamento: Sim conforme IEC 60947-2
Complementar
Frequência da rede: 50/60 Hz
[Ue] tensão de operação nominal: 400 V CA 50/60 Hz
limite de disparo magnético: 5...10 x pol
[Ics] capacidade de corte nominal em serviço: 3 kA 60 % x Icu a 400 V CA 50/60 Hz para IEC 60947-2
[Ui] tensão de isolamento nominal: 500 V CA 50/60 Hz conforme IEC 60947-2
[Uimp] tensão suportável de impulso nominal: 4 kV conforme IEC 60947-2
indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
Sinalização local: Sem
Modo de montagem: De encaixe

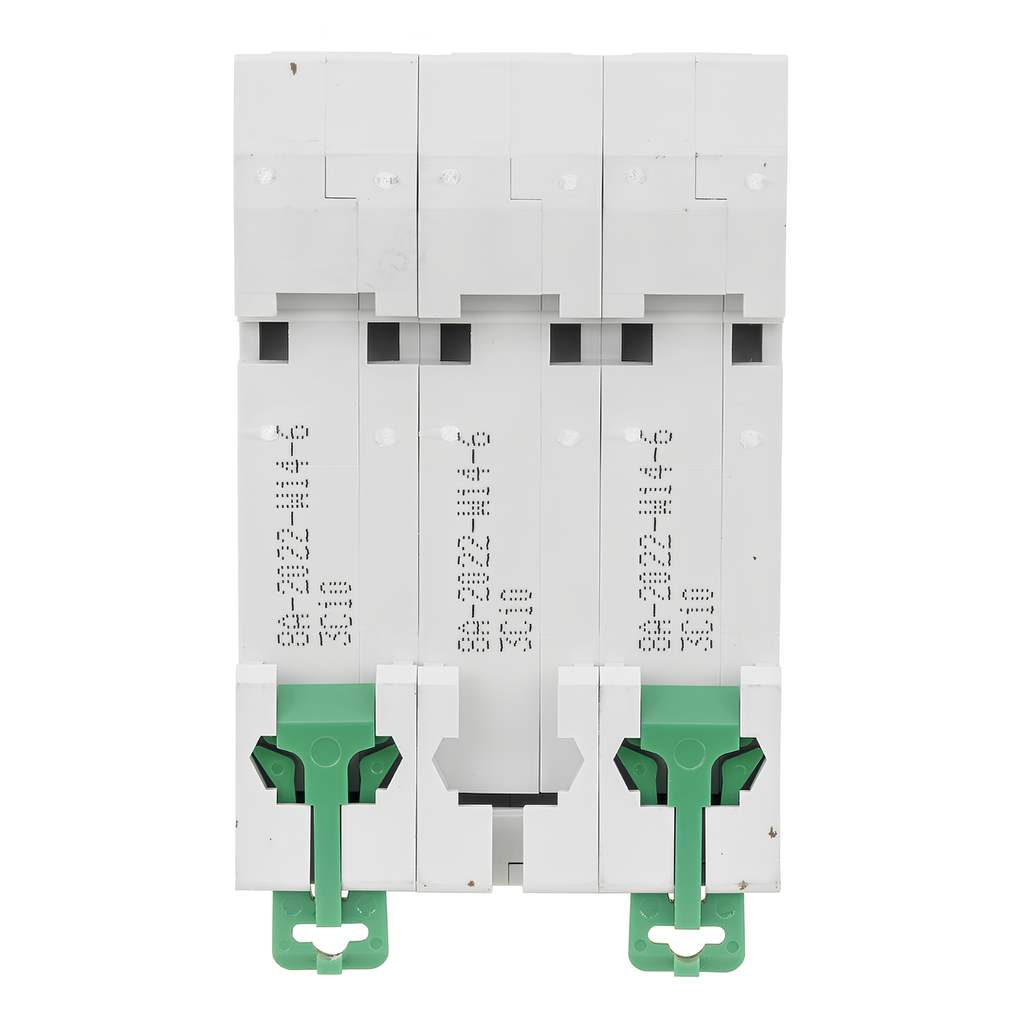

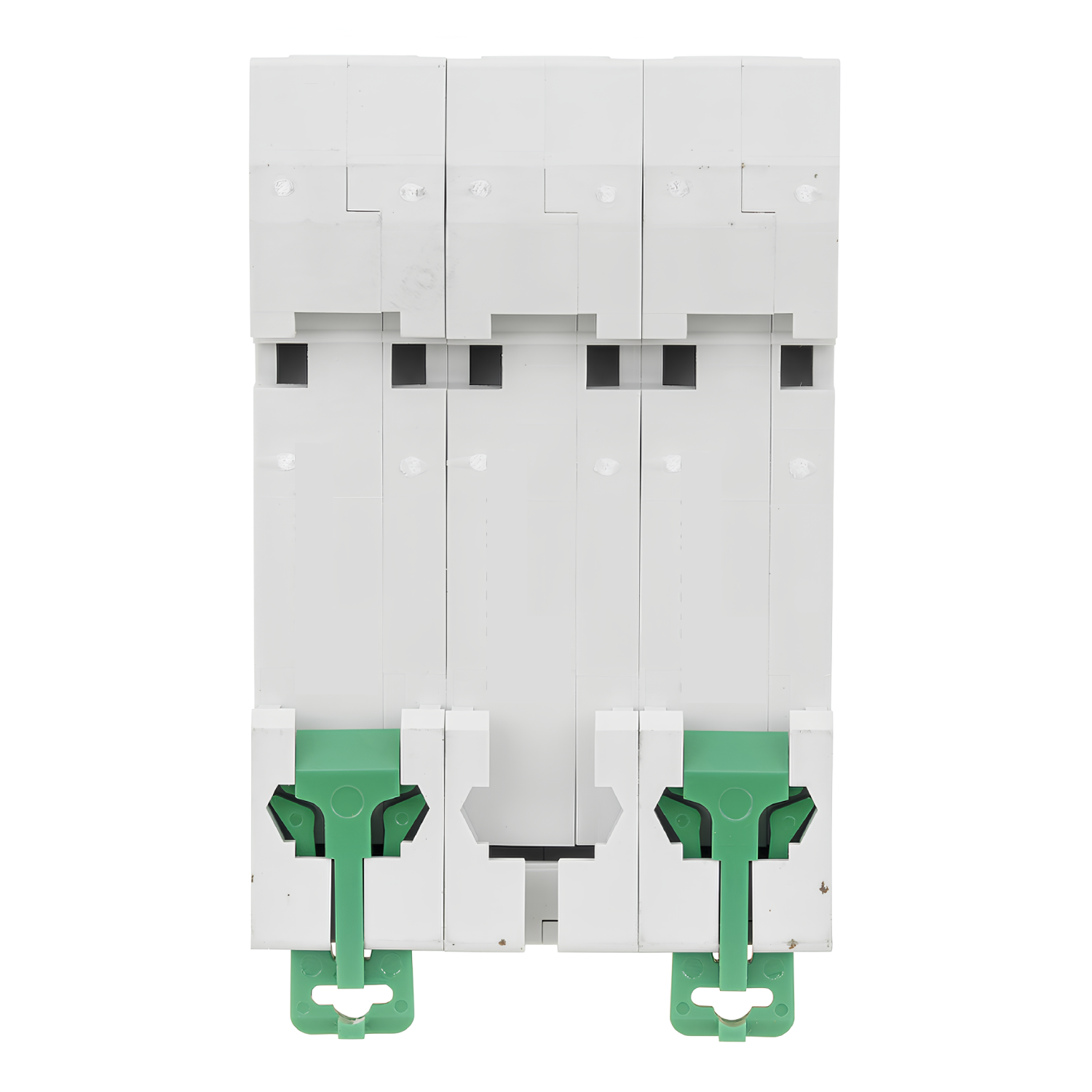

Suporte de montagem: Trilho DIN
desvios de 9 mm: 9
Altura: 81 mm
Largura: 81 mm
Profundidade: 73,6 mm
cor: Cinza (RAL 7035)
durabilidade mecânica: 7000 ciclos
durabilidade elétrica: 1000 ciclos
conexões - terminais: Terminal tipo túnel (superior ou inferior) 10…35 mm² Flexível
Terminal tipo túnel (superior ou inferior) 10…35 mm² rígido
Torque de aperto: 3,5 N.m superior ou inferior
Meio ambiente
Normas: IEC 60947-2
Certificações do produto: CE
grau de proteção IP: IP20 conforming to IEC 60529
grau de poluição: 2
tropicalização: 2
umidade relativa: 95 % a -5…55 °C
Temperatura ambiente para funcionamento: -5…55 °C
Temperatura ambiente para armazenamento: -40…70 °C
