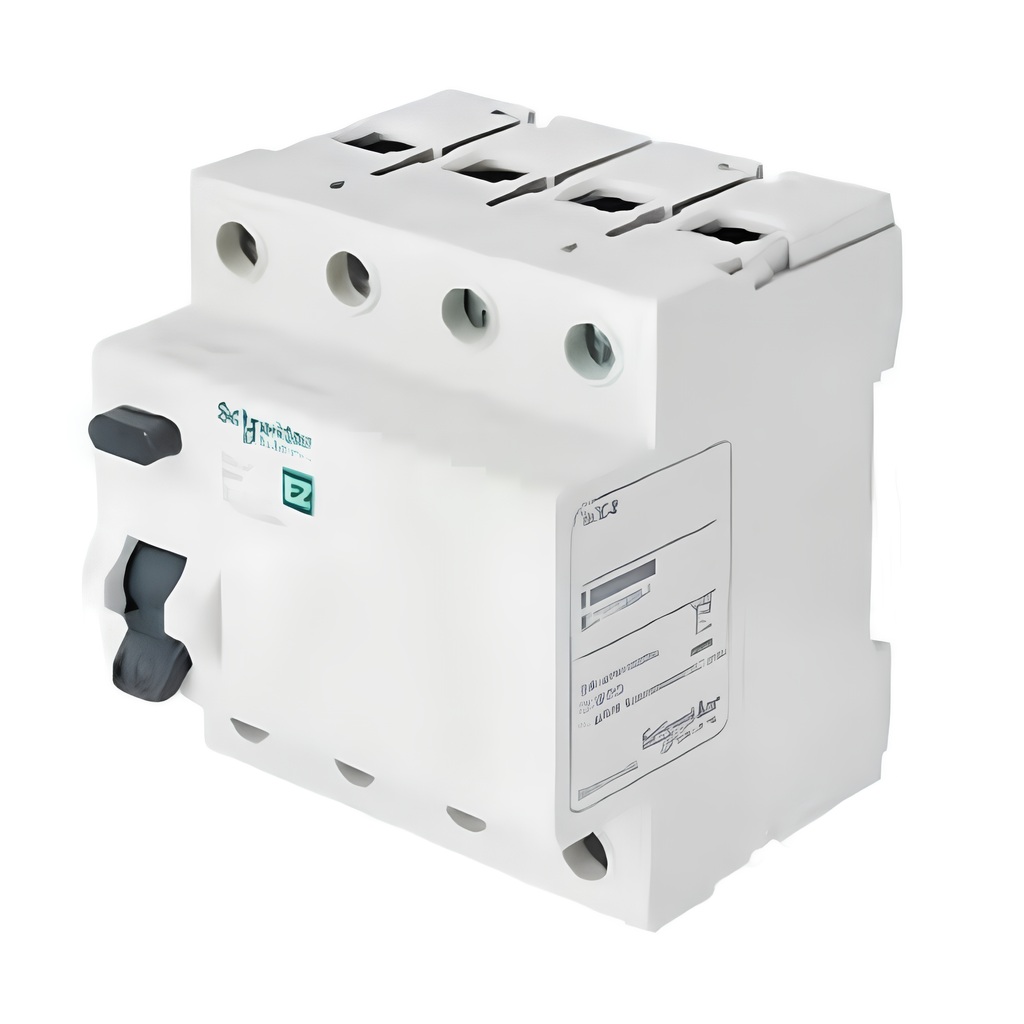

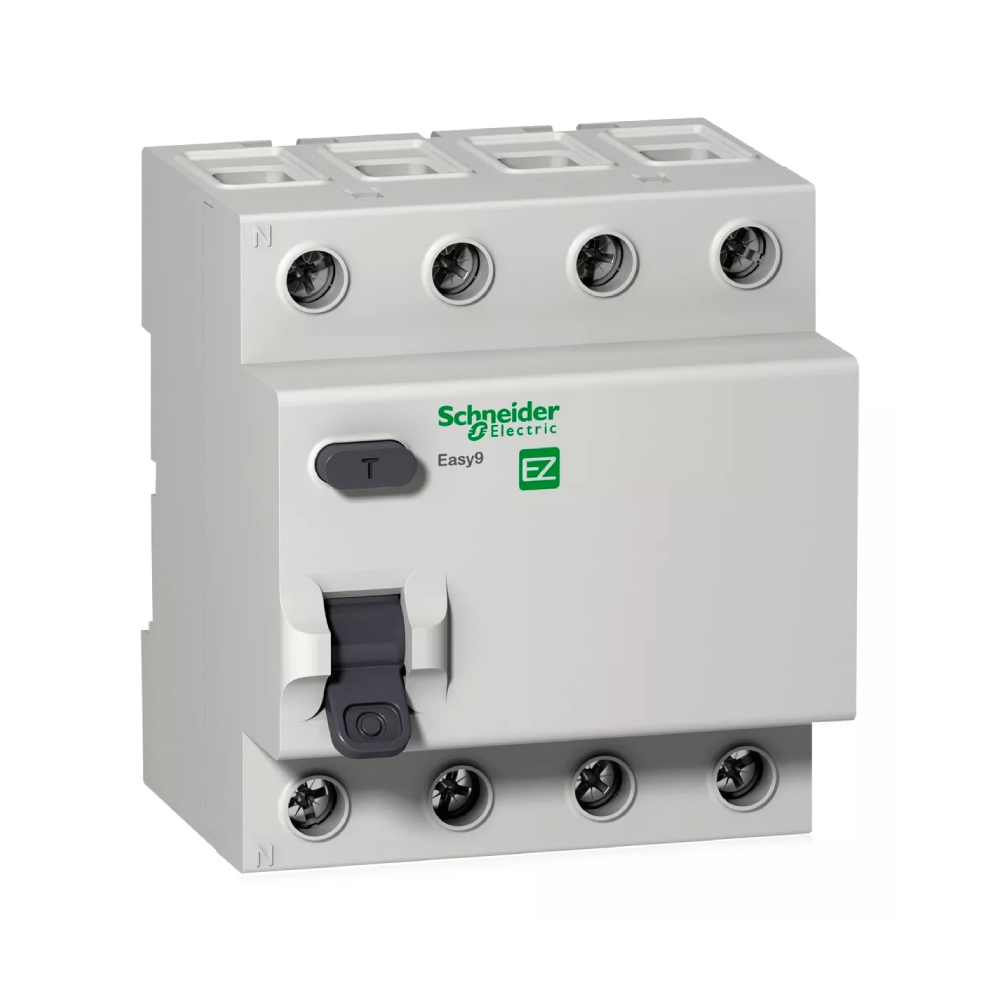

Interruptor diferenciaL IDR Easy9 4P 80A tipo AC 30mA 3kA Schneider

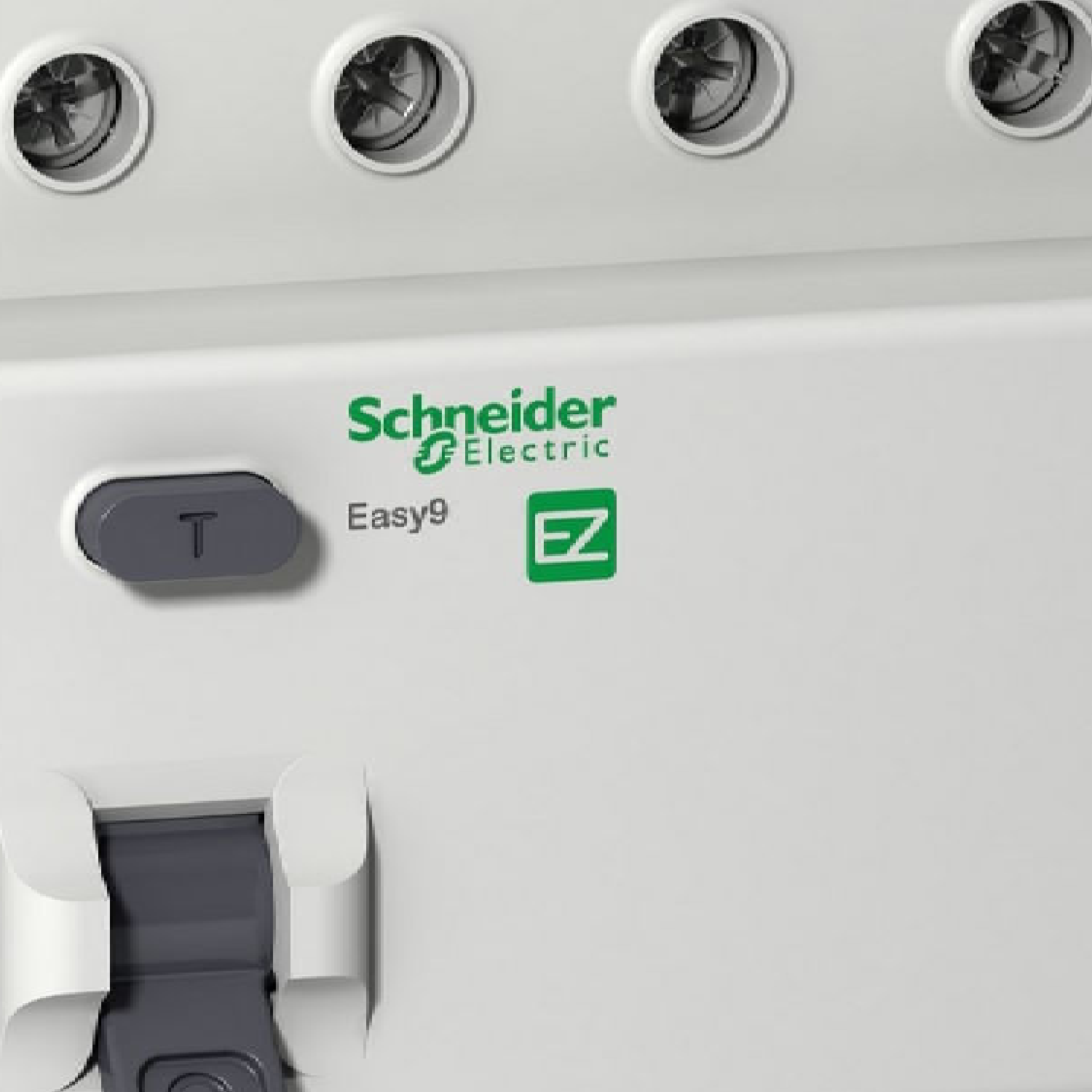

Botão de teste e indicador frontal para disparo de falha
Proteção de pessoas contra choques elétricos
Proteção contra riscos de incêndio devido a correntes de falta à terra
Instalação rápida e fácil
Ampla faixa de operação: temperaturas de -5°C a 60°C
Desempenho ambiental do produto
Descrição
O interruptor diferencial residual IDR de baixa tensão Easy9 de Schneider Electric é fabricado para a proteção de pessoas contra choques elétricos e proteção de instalações contra riscos de incêndio devido à corrente de falta à terra persistente. Este produto possui 4 polos, capacidade de 80A, classe de proteção de tipo AC, sensibilidade de fuga à terra de 30mA e capacidade de interrupção de 3kA, 400V. Este produto está em conformidade com IEC 61008-1. Os interruptores diferenciais residuais Easy9 levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e com baixo teor de CO2.
Especificações
Linha de produto: Easy9
Tipo de produto ou componente: Interruptor diferencial (DR/IDR)
Nome abreviado do dispositivo: DR Easy9
Poles: 4P
posição neutra: Esquerda
[In] corrente nominal: 80 A
Tipo de rede: CA
sensibilidade de fuga à terra: 30 mA
atraso de proteção de fuga à terra: Instantâneo
classe de proteção de fuga à terra: Classe AC
capacidade de fechamento e corte nominal: 500 A
corrente de curto-circuito condicional nominal: Disjuntor modular Easy9: 3000 A 80 A
Complementar
localização do dispositivo no sistema: De saída
Frequência da rede: 50 Hz
[Ue] tensão de operação nominal: 400 V CA 50 Hz
tecnologia de disparo de corrente residual: Independente da tensão
[Ui] tensão de isolamento nominal: 440 V CA
[Uimp] tensão suportável de impulso nominal: 4 kV
corrente de sobretensão: 250 A
indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
Modo de montagem: De encaixe
Suporte de montagem: Trilho DIN
compatibilidade do bloco de distribuição do barramento combinado: Parte superior: sim
passo de conexão: 18 mm entre fases
desvios de 9 mm: 8
Altura: 82 mm
Largura: 72 mm
Profundidade: 72 mm
Peso líquido: 375 g
cor: Cinza (RAL 7035)
durabilidade mecânica: 5000 ciclos
durabilidade elétrica: CA: 2000 ciclos 400 V CA 50 Hz
conexões - terminais: Terminal tipo túnel (superior ou inferior) 1…35 mm² rígido / Terminal tipo túnel (superior ou inferior) 1…25 mm² Flexível
Torque de aperto: 3,5 N.m superior ou inferior
Meio ambiente
Normas: IEC 61008-1
Certificações do produto: ISI CE
grau de proteção IP: IP20
grau de poluição: 2 conforme IEC 61008-1
tropicalização: 2
umidade relativa: 95 % a 55 °C
Temperatura ambiente para funcionamento: -5…60 °C
Temperatura ambiente para armazenamento: -40…85 °C
