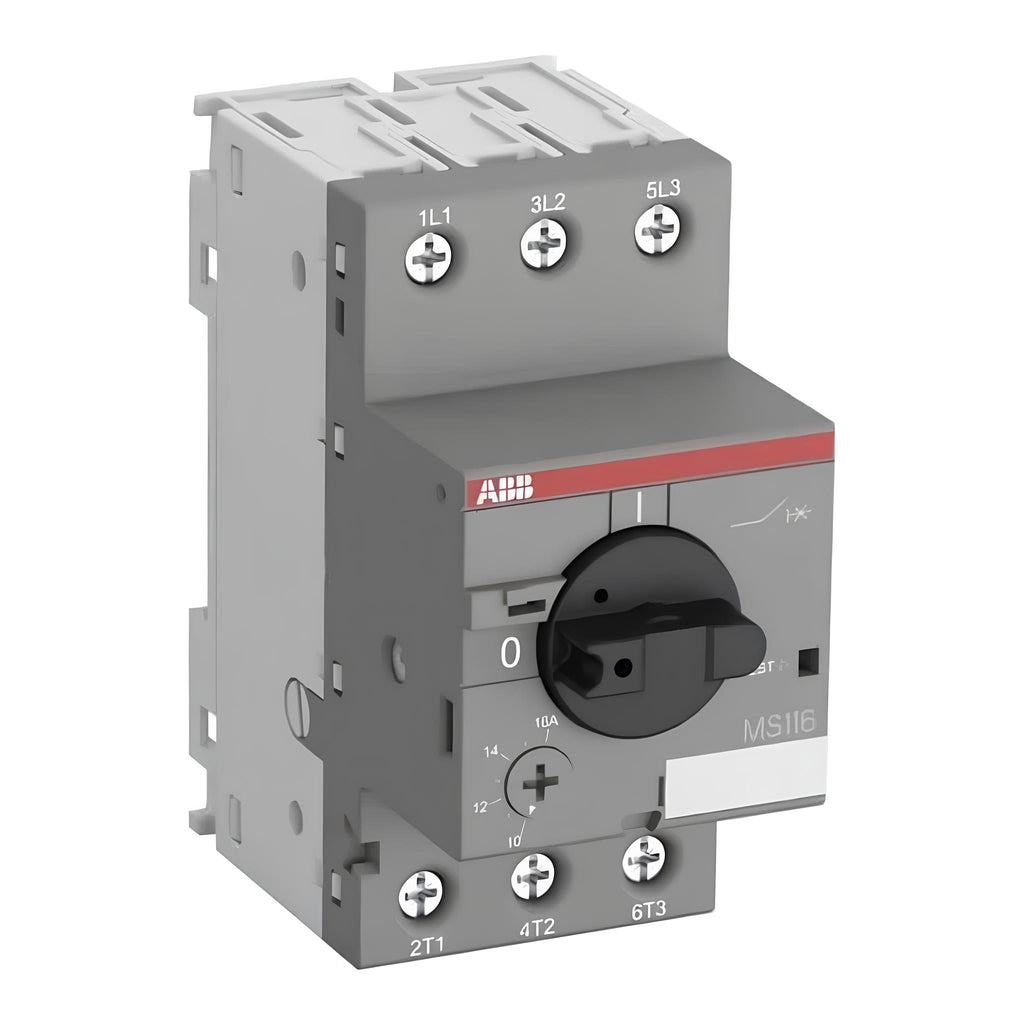

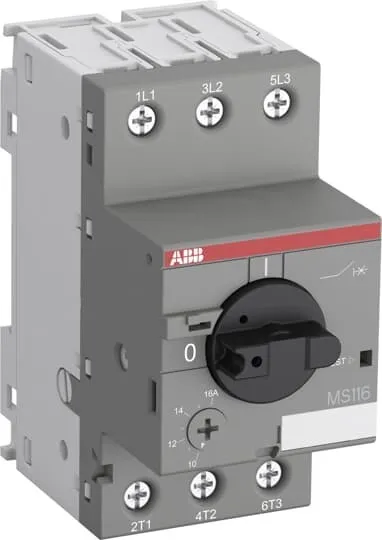

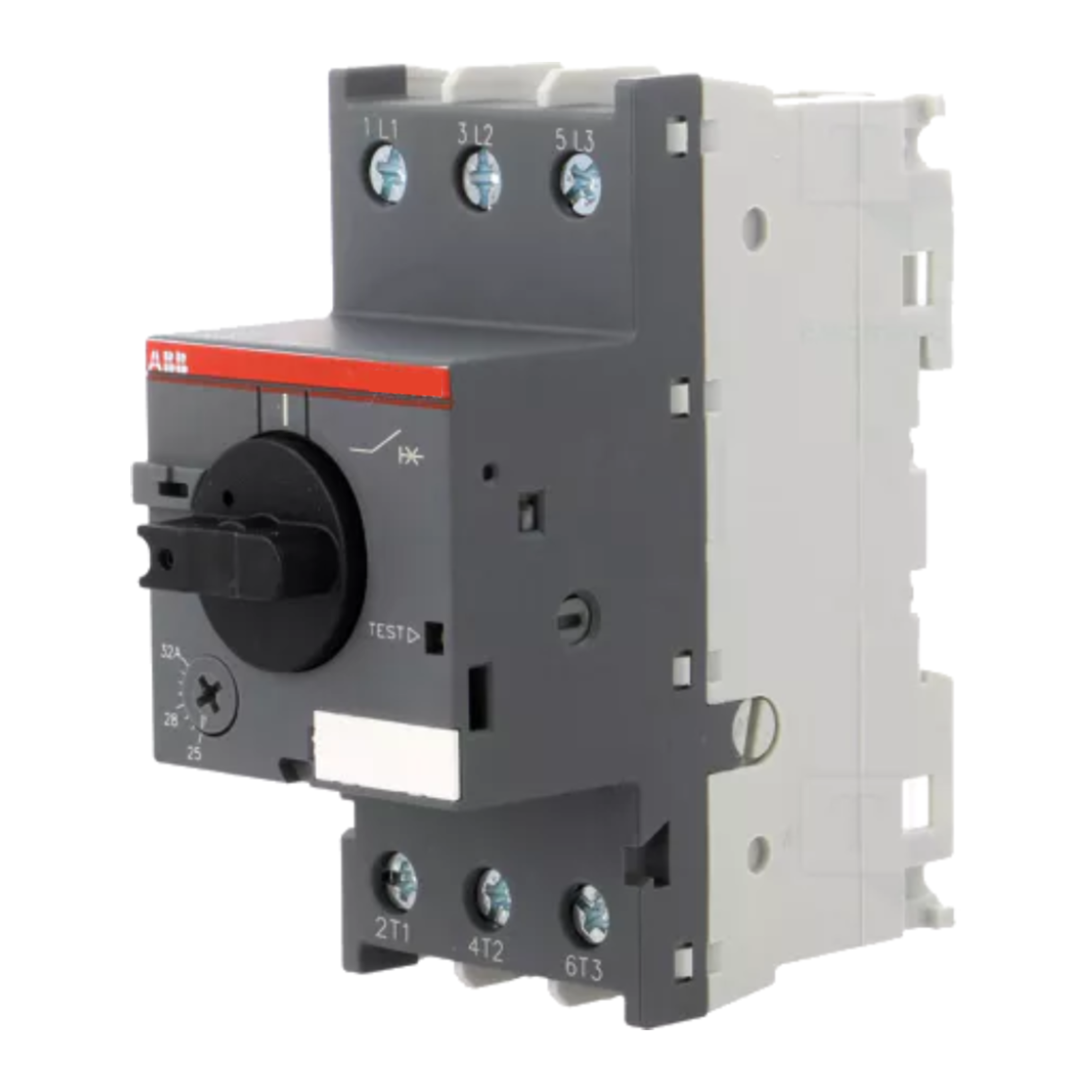

DISJUNTOR MOTOR TRIFASICO 20-25A MS116-25 ABB
O motor manual MS116-25 (também conhecido como disjuntor de proteção ao motor ou protetor manual do motor) é um dispositivo compacto de largura de 45 mm com uma corrente operacional nominal de Ie = 25,0 A. Este dispositivo é usado para ligar e desligar manualmente os motores e protegê-los de forma confiável e sem a necessidade de um fusível contra curto-circuitos, sobrecarga e falhas de fase. A partida manual do motor oferece uma capacidade de quebra de curto-circuito de serviço nominal Ics = 10 kA a 400 VAC e classe de viagem 10A. Outros recursos são a função de desconexão de construção, compensação de temperatura, mecanismo livre de trip e uma alça rotativa com uma indicação clara de posição do interruptor. A partida manual do motor é adequada para aplicações de três e uma única fase. Contatos auxiliares, contatos de sinalização, liberações de subvoltage, viagens de desvio, barras de barras de ônibus em três fases, blocos de alimentação de alimentação e dispositivos de bloqueio para proteção contra alterações não autorizadas estão disponíveis como acessório.
Dimensões
Largura líquida do produto:45 mm
Altura líquida do produto:97,8 mm
Profundidade/comprimento da rede do produto:85,4 mm
Peso líquido do produto:0,31 kg
Técnico
Capacidade de quebra de curto-circuito do serviço nominal (Ics):(230 V AC) 10kA (400 VAC) 10 kA (440 V AC) 3 kA (500 V AC) 3 kA (690 V AC) 2 kA
Capacidade de quebra de curto-circuito final avaliada (Icu):(230 V AC) 16kA (400 VAC) 16 kA (440 V AC) 15 kA(500 V AC) 10 kA (690 V AC) 3 kA
Configuração de corrente de curto circuito instantâneo avaliada (Ieu):375 A
Alcance de configuração:20 ... 25 A
Potência Operacional Avaliada AC-3 (Pe):(400 V) Três Fases 11 kW
Potência Operacional Avaliada AC-3e (Pe):(400 V) Três Fases 11 kW
Tensão Operacional Nominal:Circuito Principal 690 V AC
Corrente Operacional Nominal (Ie):25 A
Classificação Operacional Corrente AC-3 (Ie):25 A
Classificação Operacional Atual AC-3e (Ie):25 A
Frequência nominal (f):Circuito principal de 50 Hz
Circuito Principal 60 Hz
Tensão de resistência do impulso nominal (Udiabrete):Circuito Principal 6 kV
Tensão de isolamento nominal (Ueu):690 V
Perda de energia:a Condições operacionais nominals por polo 1,8 W
Número de poloneses:3
Corrente térmica convencional de ar livre (Iésimo):Circuito Principal 25 A
Grau de Proteção:Carcaça ip20
terminais principais de circuito IP10
Grau de Poluição:3
