Informação Técnica
Produto indicado para aplicações que exigem conformidade com a NR10 – Segurança em Instalações e Serviços em Eletricidade.
Descrição

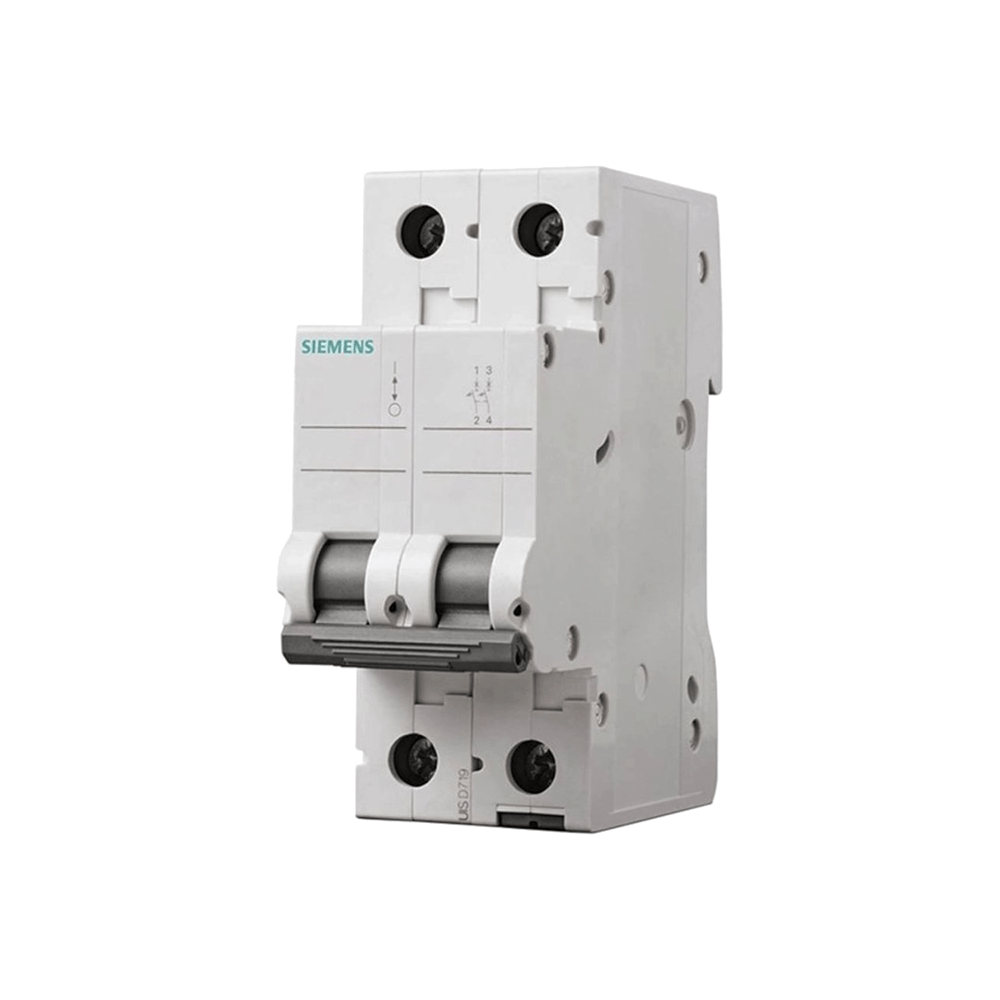

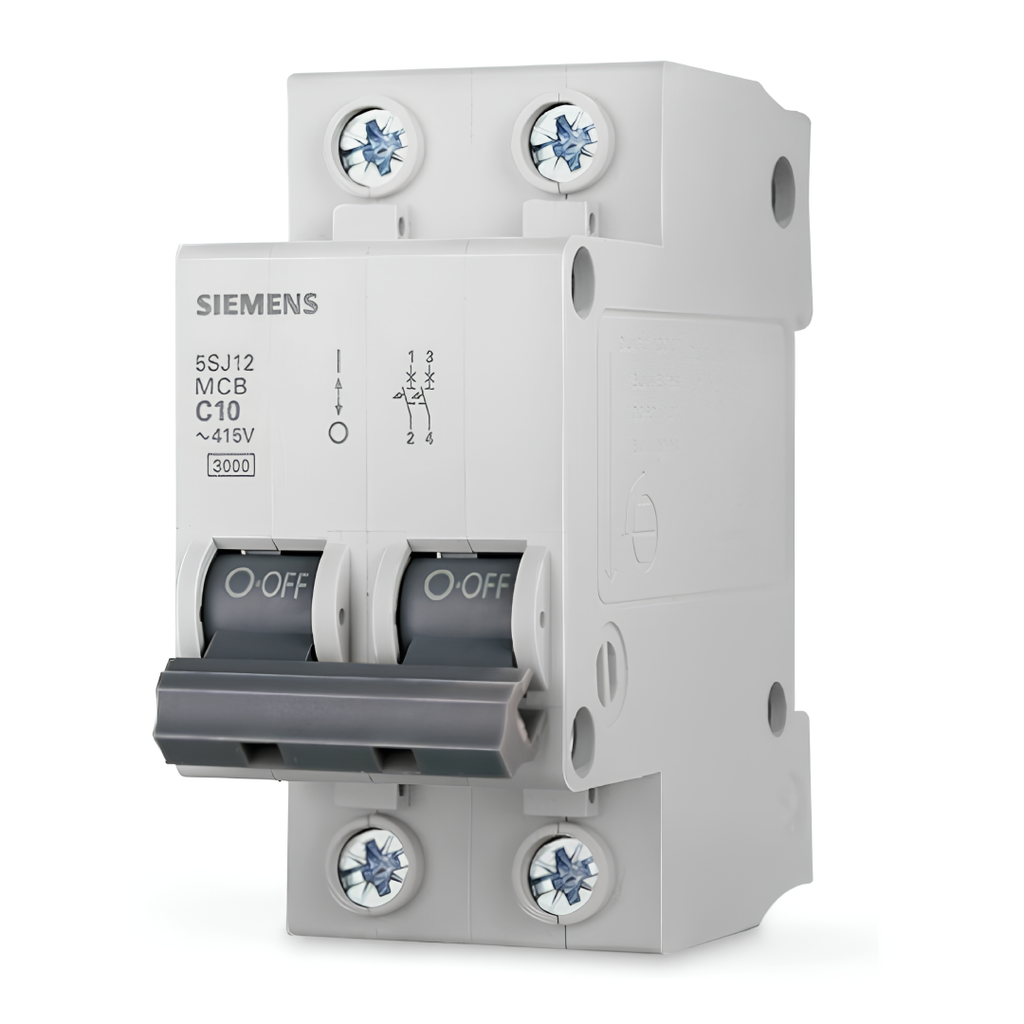

Os Minidisjuntores 5SJ1 protegem sua instalação contra sobrecargas e curto-circuitos, seccionando o circuito na ocorrência dessas falhas elétricas. Dessa forma garantem o funcionamento seguro da sua instalação e dos equipamentos.
Corrente nominal: 63A
A Capacidade de interrupção de curto-circuito: 3kA - 220/380V (NBR NM 60898-1)
Versão: Bipolar
Destinados para aplicação em instalações elétricas residenciais, prediais e comerciais da construção civil.
DADOS TÉCNICOS:
TENSÃO DE OPERAÇÃO
Máxima: 240/415Vca
TENSÃO DE ISOLAÇÃO: 500Vca
CAPACIDADE DE INTERRUPÇÃO DE CURTO-CIRCUITO (NBR NM 60898-1): 220/380V - 3kA
SEÇÃO MÁXIMA DE CONDUTORES
Fios e Cabos: 1 a 25mm²
Cabo flexível com terminal: 1 a 16mm²
TORQUE DE APERTO DOS TERMINAIS: 2Nm
VIDA ÚTIL COM CARGAS: 4.000 atuações
CONDIÇÕES AMBIENTAIS
Temperatura ambiente: -5ºC a 40ºC
Temperatura de armazenamento: -25ºC a 70ºC
GRAU DE PROTEÇÃO: IP20
GRAU DE POLUIÇÃO: 2
Corrente nominal: 63A
A Capacidade de interrupção de curto-circuito: 3kA - 220/380V (NBR NM 60898-1)
Versão: Bipolar
Destinados para aplicação em instalações elétricas residenciais, prediais e comerciais da construção civil.
DADOS TÉCNICOS:
TENSÃO DE OPERAÇÃO
Máxima: 240/415Vca
TENSÃO DE ISOLAÇÃO: 500Vca
CAPACIDADE DE INTERRUPÇÃO DE CURTO-CIRCUITO (NBR NM 60898-1): 220/380V - 3kA
SEÇÃO MÁXIMA DE CONDUTORES
Fios e Cabos: 1 a 25mm²
Cabo flexível com terminal: 1 a 16mm²
TORQUE DE APERTO DOS TERMINAIS: 2Nm
VIDA ÚTIL COM CARGAS: 4.000 atuações
CONDIÇÕES AMBIENTAIS
Temperatura ambiente: -5ºC a 40ºC
Temperatura de armazenamento: -25ºC a 70ºC
GRAU DE PROTEÇÃO: IP20
GRAU DE POLUIÇÃO: 2
