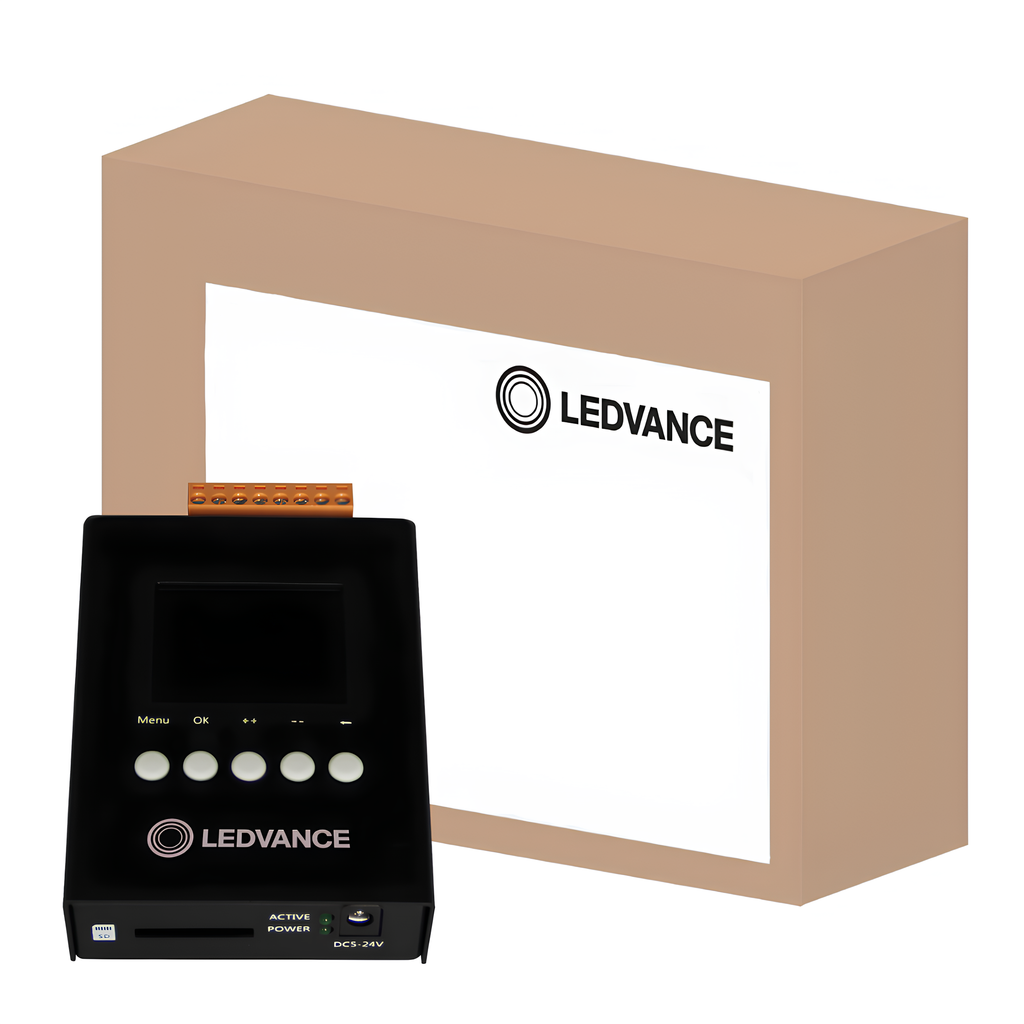

Decodificador Direcional De Equipamentos Dmx Ledvance
Este decodificador é adequado para instalações internas, lojas e hospitalidade, museus e edifícios residenciais.
- Endereçamento serial e individual
- Função de teste de endereçamento habilitada
- Adequado para configurar equipamentos W, Rg, Rgb, Rgbw E Rgbww
- Compatível para modelos: Floodlight Ledvance Gbw, Wall Washer Ledvance Rgbw
Características
Marca: Ledvance
Modelo: 7019755
Tensão de entrada: 5-24V CC
Frequência: N/D
Saída de dados: 2
Protocolo de comunicação: DMX512
Tensão de saída: 5 – 24V CC
Temperatura de operação (Mínimo e Máximo): -40 ~ ...+50°C
Temperatura de armazenamento (Mínimo e Máximo): -40 ~ ...+70°C
Garantia: 3 anos (36 meses)
Operação Básica Do Decodificador

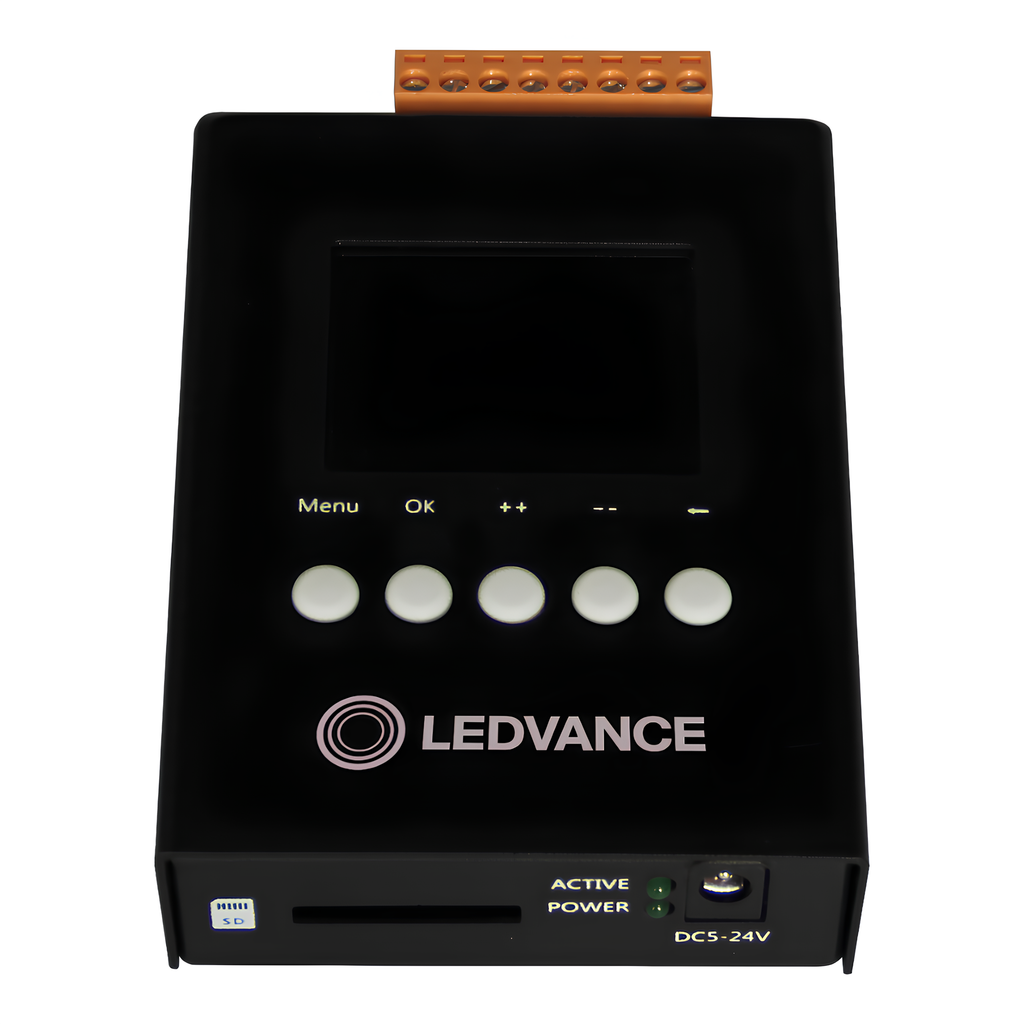

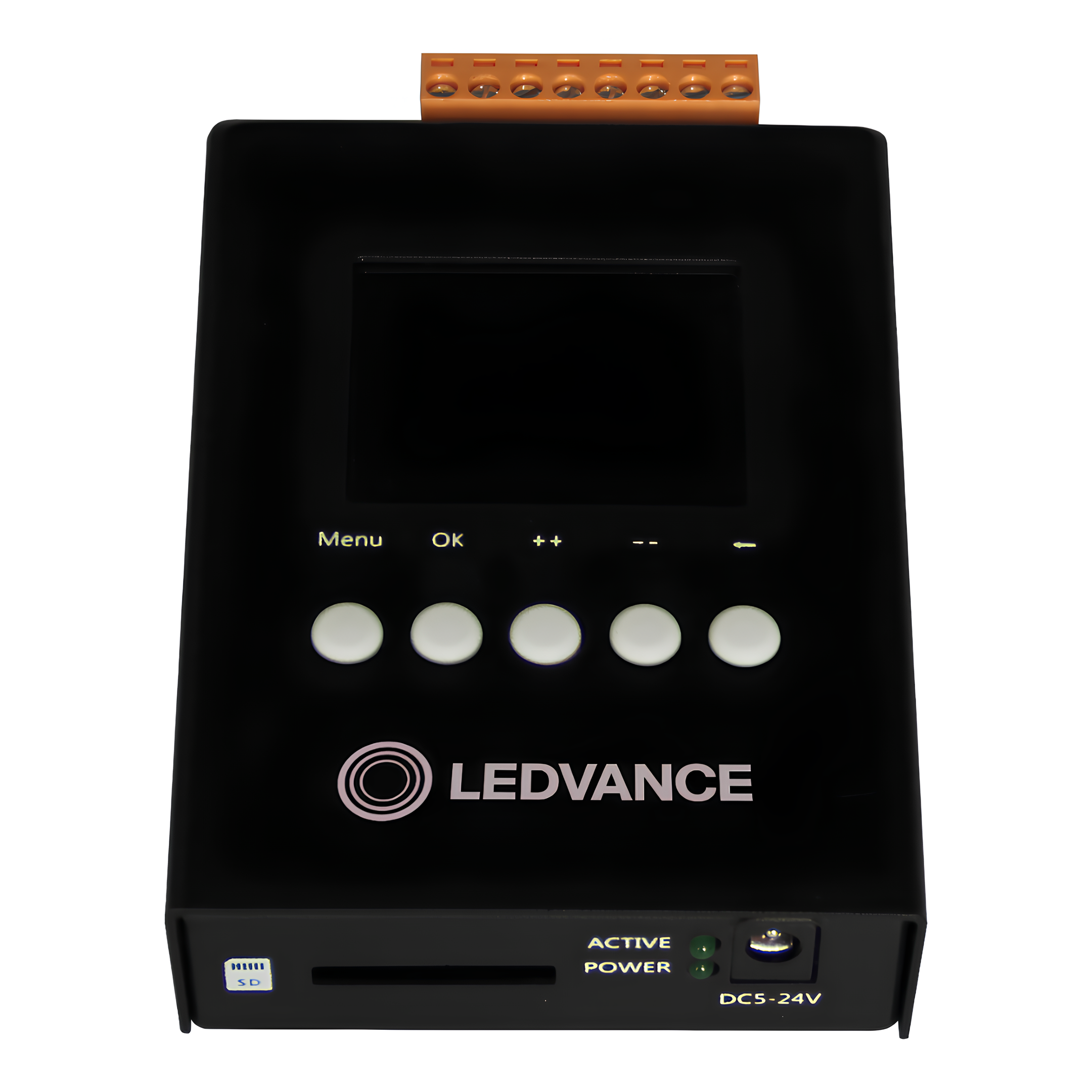

O aparelho possui 5 botões para operá-lo e funcionam da seguinte forma:
MENU: Cada vez que este botão for pressionado o dispositivo avançará para a próxima opção do menu ou submenu em que o usuário se encontra.
OK: possui duas funções dentro do decodificador que é confirmar a configuração estabelecida e também avançar para o próximo submenu.
+: permite-nos avançar nas opções dentro das quais estamos configurando o equipamento.
-: permite-nos voltar nas opções.
<- : permite voltar nos menus e submenus.
Endereçamento Para Equipamentos Rgbw
Para realizar o endereçamento corretamente, certifique-se de concluir as seguintes etapas:
1. Conecte o decodificador com a alimentação necessária, ou seja, 5 – 24 VDC.
2. Conecte os cabos de sinal DMX do equipamento a ser endereçado à saída de dados 1.
3. Certifique-se de que as luminárias estejam conectadas à fonte de alimentação ou ao driver correspondente.
4. Altere o idioma pressionando o botão menu até chegar à opção 3, depois pressione o botão menu dentro do submenu até chegar à opção 9, pressione o botão + para acessar o menu em inglês, uma vez alterado o idioma, confirme com o botão ok.
5. Retorne ao menu inicial pressionando a tecla <-.
6. Entre no submenu 2 e certifique-se que a configuração está conforme imagem mostrada no submenu 2. Os dispositivos conectados em série ou individualmente serão endereçados do endereço 1 para o endereço equivalente dos dispositivos conectados em série.
7. Caso seja necessário endereçar um dispositivo a partir de um endereço diferente do endereço 1, deve-se considerar que o endereçamento dos dispositivos utilizará 4 endereços por dispositivo; Ou seja, não podem ser estabelecidos endereços diferentes de múltiplos de 4. Para utilizar esta ferramenta é necessário acessar o submenu 2 na opção “PrimeiroPonto”. Lembre-se que o dispositivo possui um múltiplo de 4, ou seja, se inserirmos o número 7, ele começará a programar o dispositivo com os endereços 25,26,27 e 28 respectivamente.
8. Uma vez estabelecida a configuração, retorne ao menu principal e pressione OK na opção 1 (PressOKToAddr).
9. Para realizar um teste de endereçamento acesse o submenu 3 da opção 8 “ PowerOn Test” e pressione o botão OK.
Medidas
Comprimento: 12,8 (Cm)
Largura: 8,0 (Cm)
Altura: 3,0 (Cm)
Peso: 0,290 (kg)
