Informação Técnica
Produto indicado para aplicações que exigem conformidade com a NR10 – Segurança em Instalações e Serviços em Eletricidade.
Descrição

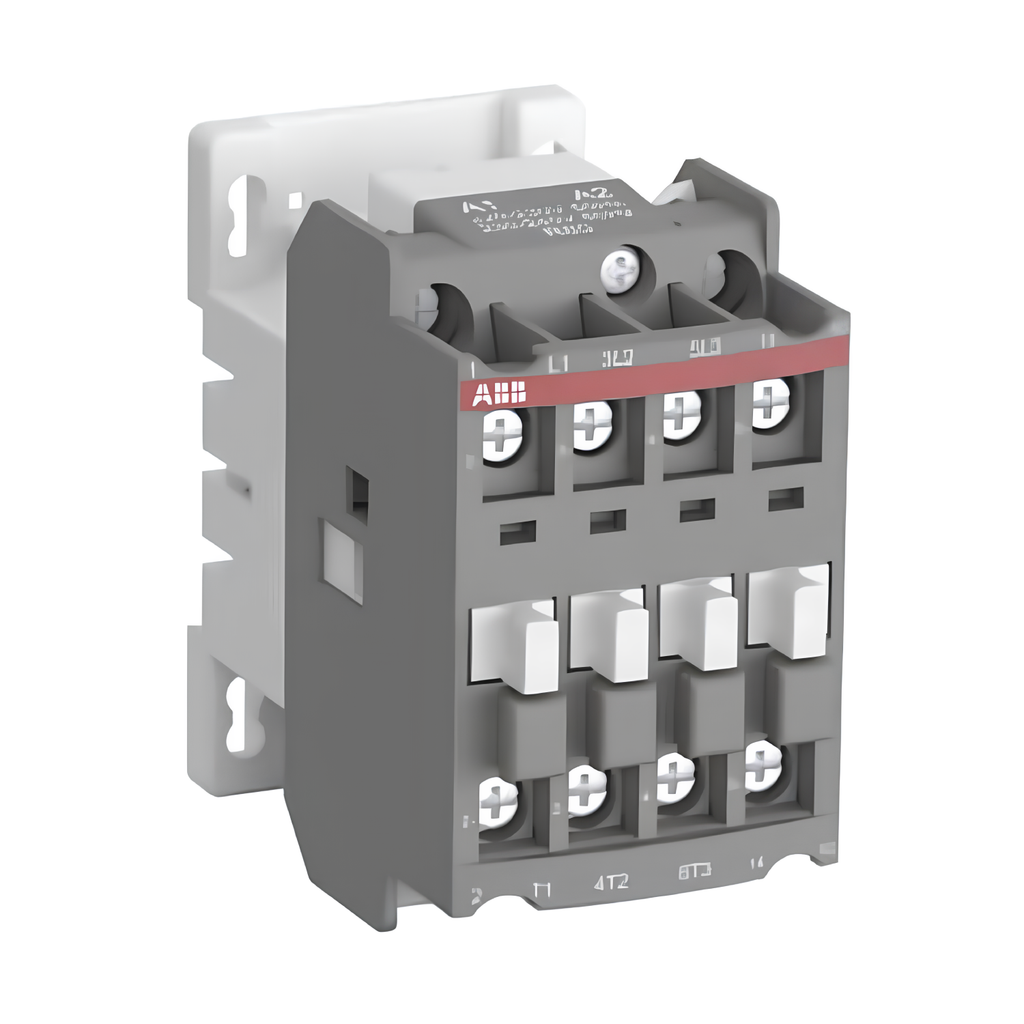

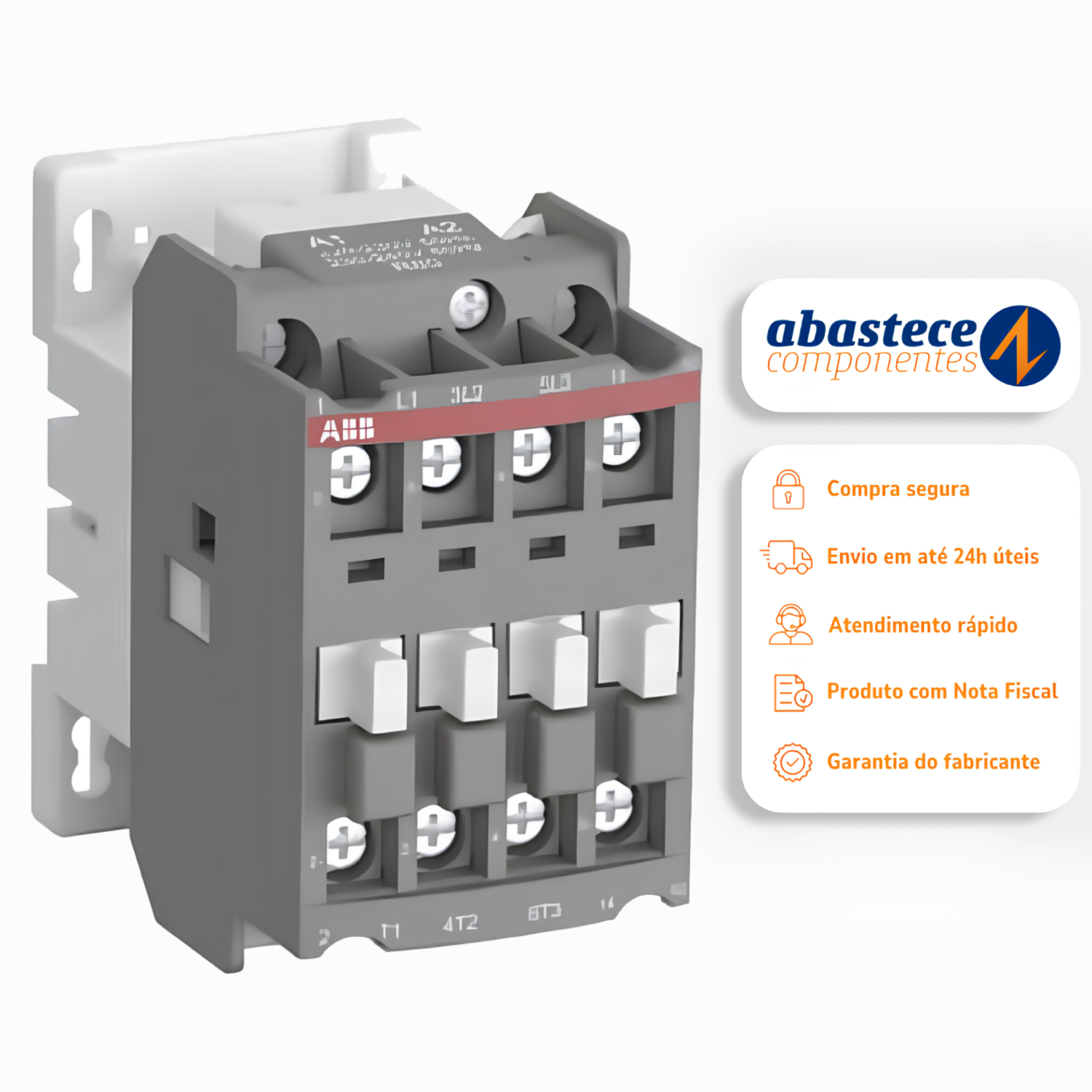

AX09-30-10-75
AX09... Os contatores AX25 são usados principalmente para controlar motores de 3 fases e circuitos de potência de até 690 V AC. Estes contatores são do tipo de bloco com: – 3 postes principais e 1 contato auxiliar embutido – circuito de controle: operado por AC – blocos de contato auxiliares adicionais para montagem frontal ou lateral e uma ampla gama de acessórios.
BENEFÍCIOS
O desempenho certo, pelo preço certo, Montagem fácil, rápida e segura dos dispositivos de partida, graças aos conjuntos de conexão para dispositivos de partida em conexão direta à rede, reversão e estrela-triângulo. Circuito de controle em operação CA
CARACTERÍSTICAS GERAIS
Até 75 kW – 400 VAC trifásicos e circuito de potência de até 690 VCA - uso geral
- Conexões parafuso
- Supressores de surtos montados sem alterar o tamanho do contator
- Contatos espelhados, mecanicamente conectados
CARACTERÍSTICAS TÉCNICAS
- Corrente Nominal (AC-3): 9A
- Corrente Nominal (AC-1): 22A
- Potência Nominal (AC-3): 2,2kW (220VCA) / 4kW (380-440VCA)
- Número de Polos: 3
- Contatos Auxiliares: 1NA
- Tensão de Comando: 200...220VCA (50/60Hz)
- Código ABB: 1SBL901074R7510
AX09... Os contatores AX25 são usados principalmente para controlar motores de 3 fases e circuitos de potência de até 690 V AC. Estes contatores são do tipo de bloco com: – 3 postes principais e 1 contato auxiliar embutido – circuito de controle: operado por AC – blocos de contato auxiliares adicionais para montagem frontal ou lateral e uma ampla gama de acessórios.
BENEFÍCIOS
O desempenho certo, pelo preço certo, Montagem fácil, rápida e segura dos dispositivos de partida, graças aos conjuntos de conexão para dispositivos de partida em conexão direta à rede, reversão e estrela-triângulo. Circuito de controle em operação CA
CARACTERÍSTICAS GERAIS
Até 75 kW – 400 VAC trifásicos e circuito de potência de até 690 VCA - uso geral
- Conexões parafuso
- Supressores de surtos montados sem alterar o tamanho do contator
- Contatos espelhados, mecanicamente conectados
CARACTERÍSTICAS TÉCNICAS
- Corrente Nominal (AC-3): 9A
- Corrente Nominal (AC-1): 22A
- Potência Nominal (AC-3): 2,2kW (220VCA) / 4kW (380-440VCA)
- Número de Polos: 3
- Contatos Auxiliares: 1NA
- Tensão de Comando: 200...220VCA (50/60Hz)
- Código ABB: 1SBL901074R7510
