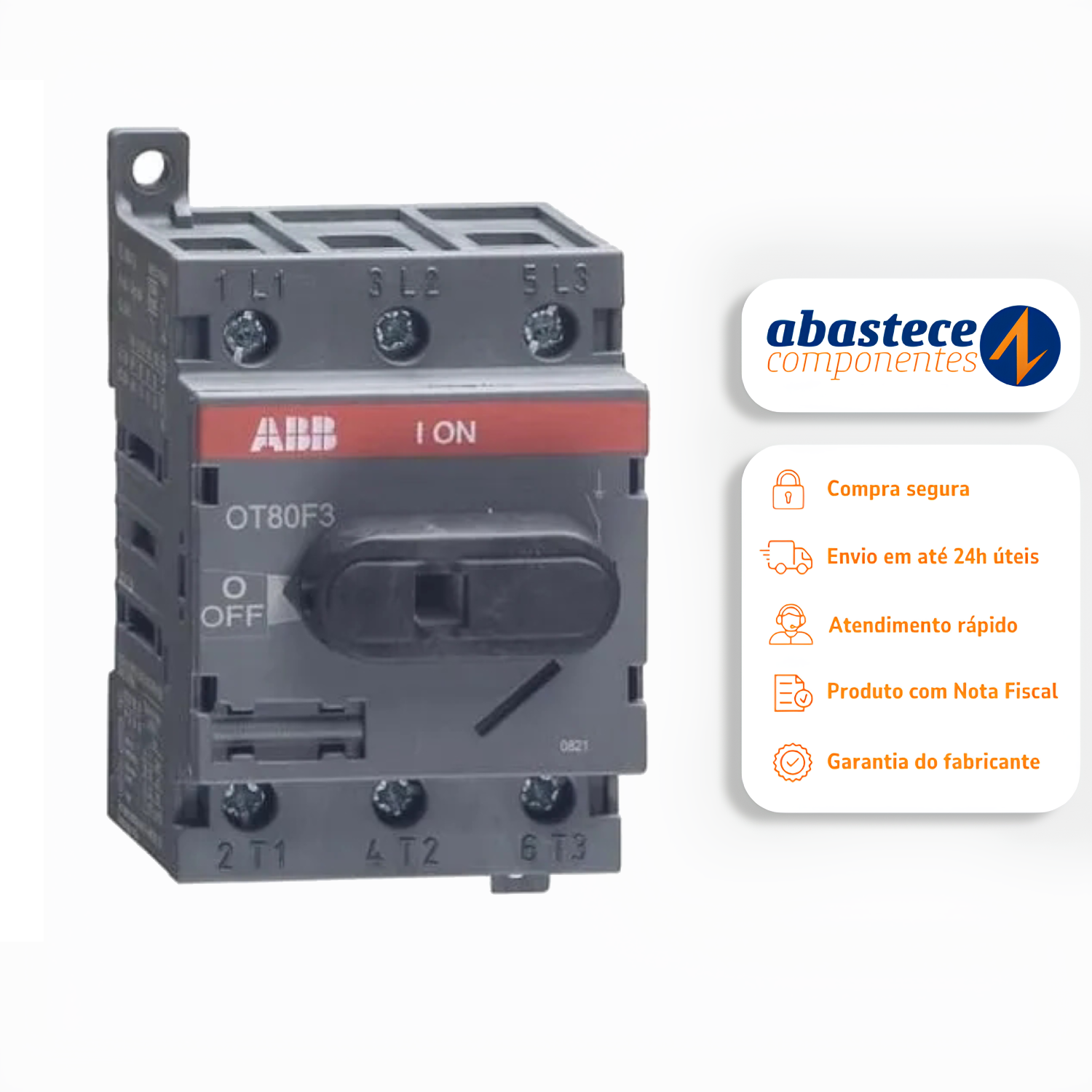

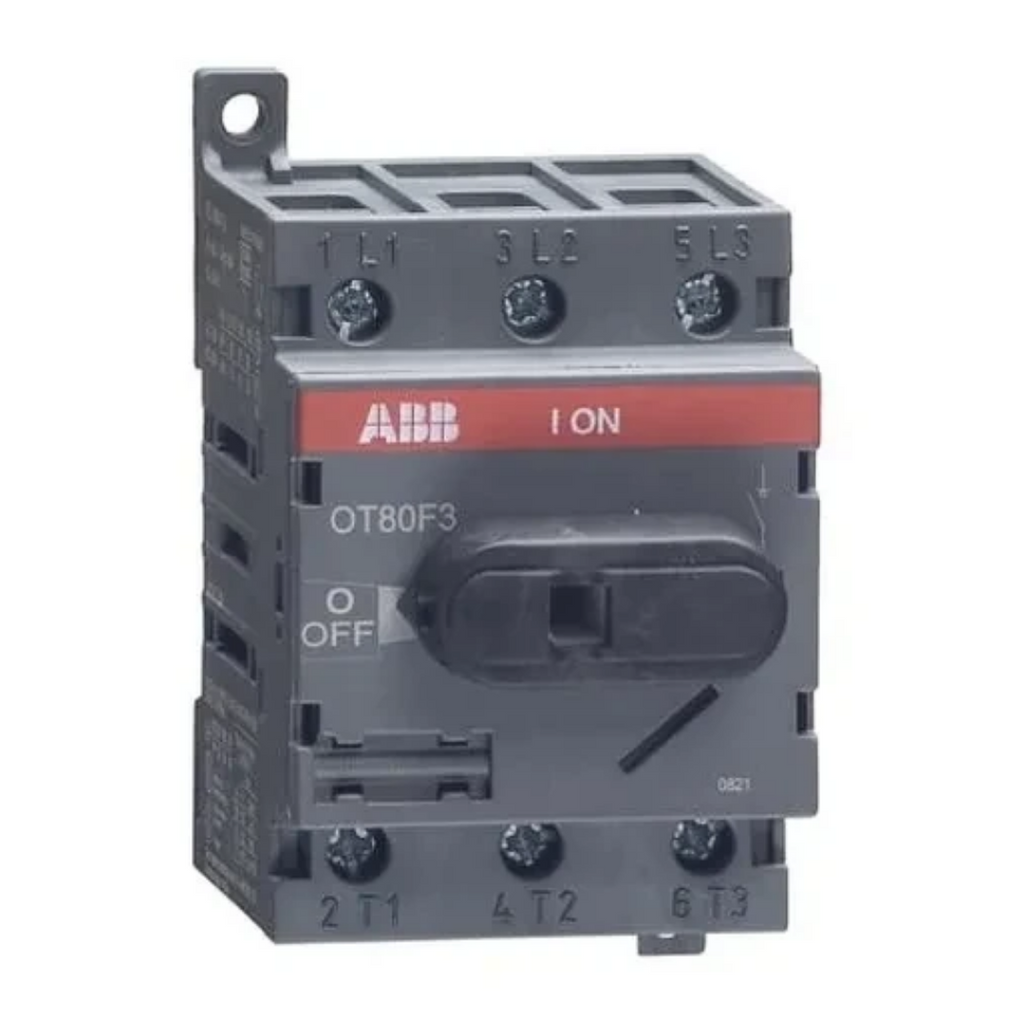

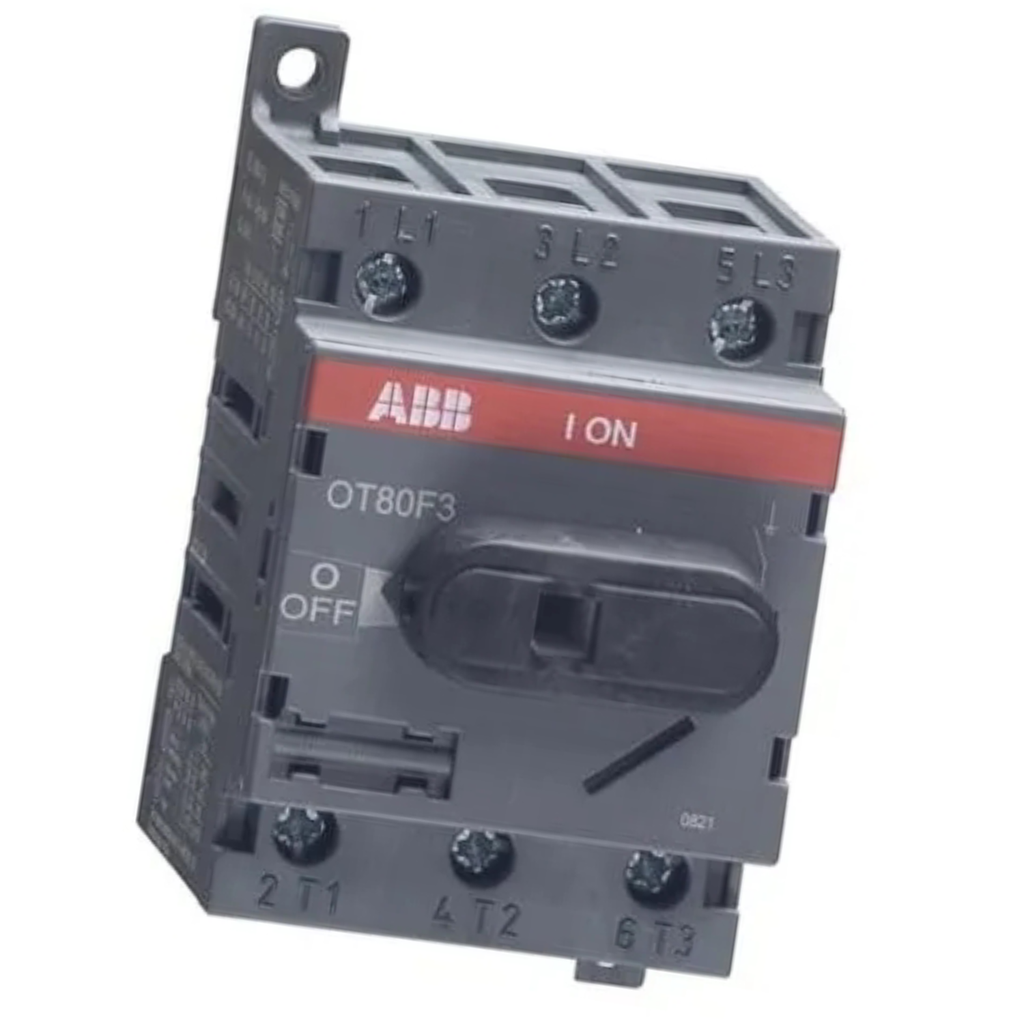

Chave Seccionadora Tripolar ABB OT80F3 80A
A ABB oferece chaves seccionadoras adequadas para diversas aplicações, como máquinas, distribuição de energia, quadros de comando, centros de controle de motores ou instalações fotovoltaicas. Também é oferecido uma gama completa de chaves seccionadoras em vários materiais de invólucro. Além de diversos Acessorios, desde manoplas rotativas com bloqueios a cadeado, até acontatos auxiliares antecipados.
Técnico
Classificação Operacional Atual AC-21A (Ie):(380 ... 415 V) 80 A (500 V) 80 A (690 V) 80 A
Classificação Operacional Atual AC-22A (Ie):(380 ... 415 V) 80 A (500 V) 80 A (690 V) 80 A
Classificação Operacional Atual AC-23A (Ie):(380 ... 415 V) 75 A (500 V) 58 A (690 V) 20 A
Potência Operacional Avaliada AC-23A (Pe):(220 ... 240 V) 22 kW (400 ... 415 V) 37 kW (500 V) 37 kW (690 V) 18,5 kW
Corrente térmica convencional de ar livre (Iésimo):q = 40 °C 80 A
Corrente térmica convencional (Io):Totalmente fechado 80 A
Tensão de resistência do impulso nominal (Udiabrete):8 kV
Tensão de isolamento nominal (Ueu):acc. para IEC/EN 60664-1 750 V
Tensão Operacional Nominal:Circuito Principal 750 V
Capacidade de fabricação de curto-circuito nominal (Icentímetro):(690 V) 2,1 kA
Classificação de curto prazo Resistência Atual (Icw):para 1 s 1,5 kA
Dimensões
Largura líquida do produto:52,5 mm
Altura líquida do produto:91,5 mm
Profundidade/comprimento da rede do produto:72,5 mm
Peso líquido do produto:0,25 kg
