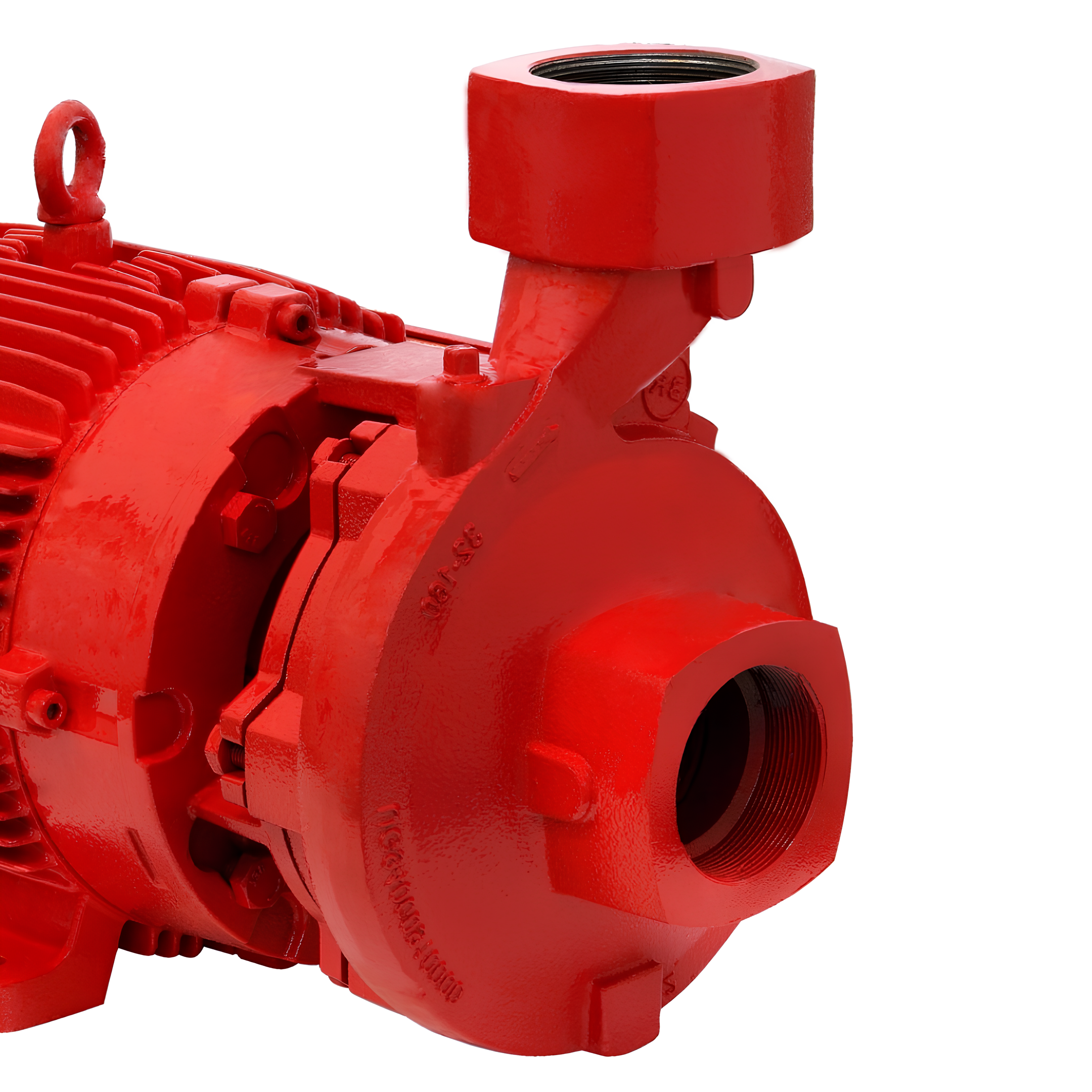

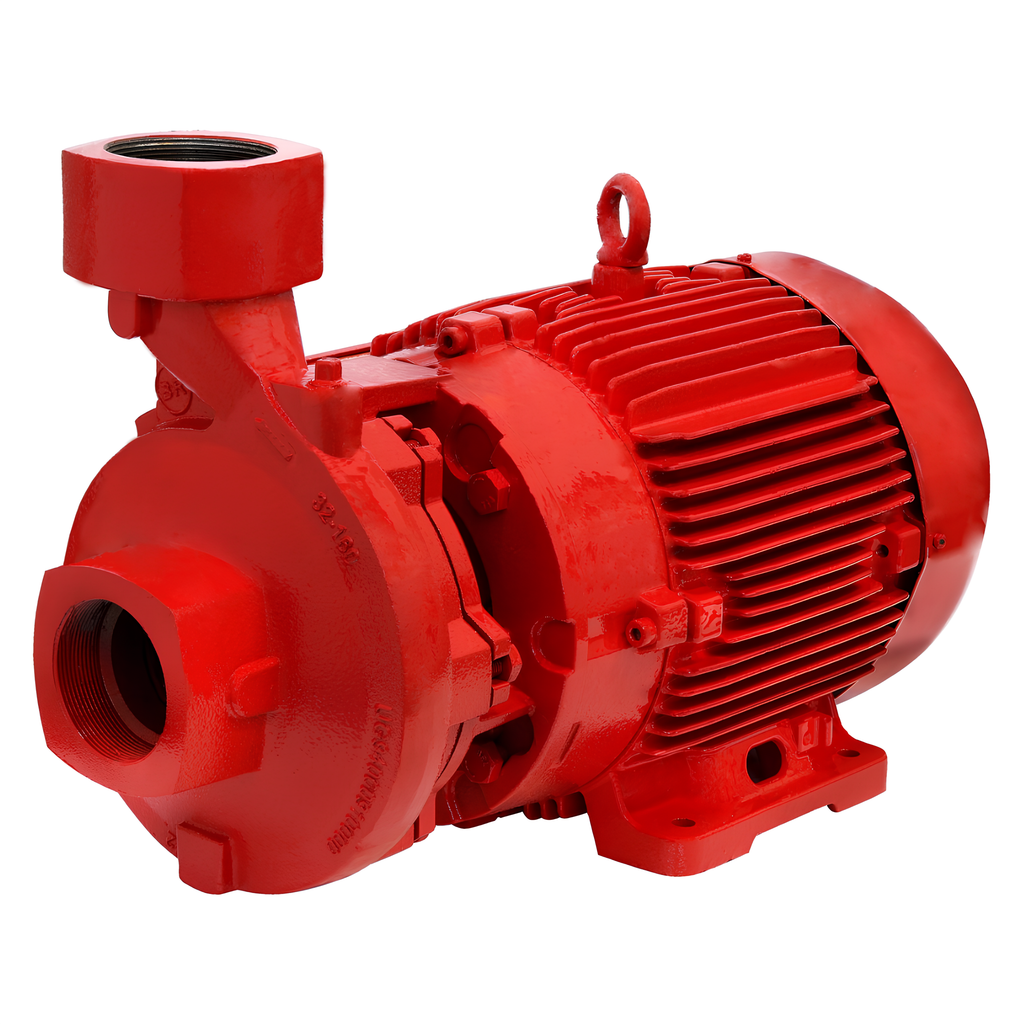

Bomba Firebloc 32-125 5CV Trifásica 220/380V KSB
A bomba KSB Firebloc é indicada para bombeamento de líquidos limpos ou turvos em sistemas de combate a incêndio.
Atende as normas NBR13714 e IT nº 22 do Corpo de Bombeiro do Estado de São Paulo.
Bomba centrífuga horizontal, simples estágio, sucção horizontal e descarga vertical, acoplada ao motor elétrico no sistema monobloco.
Painel compacto de partida manual e automática, com lógica transistorizada e contadores. Atende a norma “NBR13714 Complemento 1- Sistema de Hidrante e de Mangotinho para combate a incêndio” e IT nº 22 do Corpo de Bombeiro do Estado de São Paulo.
Características:
Marca: Ksb
Modelo: Firebloc
Potência do motor: 5Cv
Carcaça: 100L
DN1 BSP: 2.1/2"
DN2 BSP: 2.1/2"
Tamanho: - 32-125
Vazões: - até 40 m3/h
Elevações: - até 55 m
Temperatura de operação: - até 90 C
Pressão de sucção máxima: - 3 bar
Pressão de descarga máxima: - 6 bar
Rotações: - 3.500 rpm
Bocais: -2 1/2” BSP
Corpo Espiral
Voluta simples, com a descarga posicionada na vertical, na montagem padrão, sendo possível também a montagem em outras posições.
A sucção e a descarga são rosqueadas com roscas 2 1/2” BSP.
O corpo espiral é fixado à tampa de pressão com encaixes que permitem assegurar o alinhamento perfeito.
O corpo é seccionado radialmente com projeto “Back-PullOut” o qual permite desmontar sem a necessidade de se desconectar as tubulações de sucção e descarga.
Rotor
Radial, fechado de sucção simples, fundido em uma única peça, chavetado e fixado ao eixo do motor através de parafusos de fixação.
Material padrão: Ferro Fundido
Tampa de Pressão
Mantém firmemente alinhado o corpo espiral da bomba ao flange do motor elétrico.
Material padrão: Ferro Fundido.
Sentido de Rotação
Horário, visto do lado do motor elétrico
Selo Mecânico
Padronizado para utilização com água até 90°C
Para outros líquidos e temperaturas, consulte a KSB
Materiais padrão das faces: Carvão / Aço Inoxidável ou Cerâmica /Aço Inoxidável.
Materiais opcionais: Carbeto de tungstênio / Carbeto de tungstênio.
Luva Protetora do Eixo
Alongada, envolvendo o eixo na região da selagem, evitando desta forma que o líquido bombeado entre em contato com o eixo. Chavetada e fixada ao eixo através do parafuso do rotor Material padrão: Bronze.
Motor Elétrico
Fornecido como parte integrante do conjunto.
Padronizado com a flange e ponta do eixo JM de acordo com a norma NEMA. Os rolamentos de esferas são dimensionados para suportar as cargas radiais e axiais atuantes no mesmo.
O conjunto é suportado pelos pés do motor elétrico.
Grau de Proteção: IP55
Classe de Isolação: B
Fator de Serviço: 1,15
Rotação: 3.500 rpm
Fases / Frequência: 3 / 60 Hz
Voltagem: 220 / 380 / 440 / 760 V
Forma Construtiva: B34D (padrão) - B34E (sob consulta)
Padrão KSB acabamento alquídico na cor Vermelho Munsell 5R4/14.
Medidas:
Altura: 32,5 Cm
Largura: 26,5 Cm
Comprimento: 52 Cm
Peso: 34 Kg
