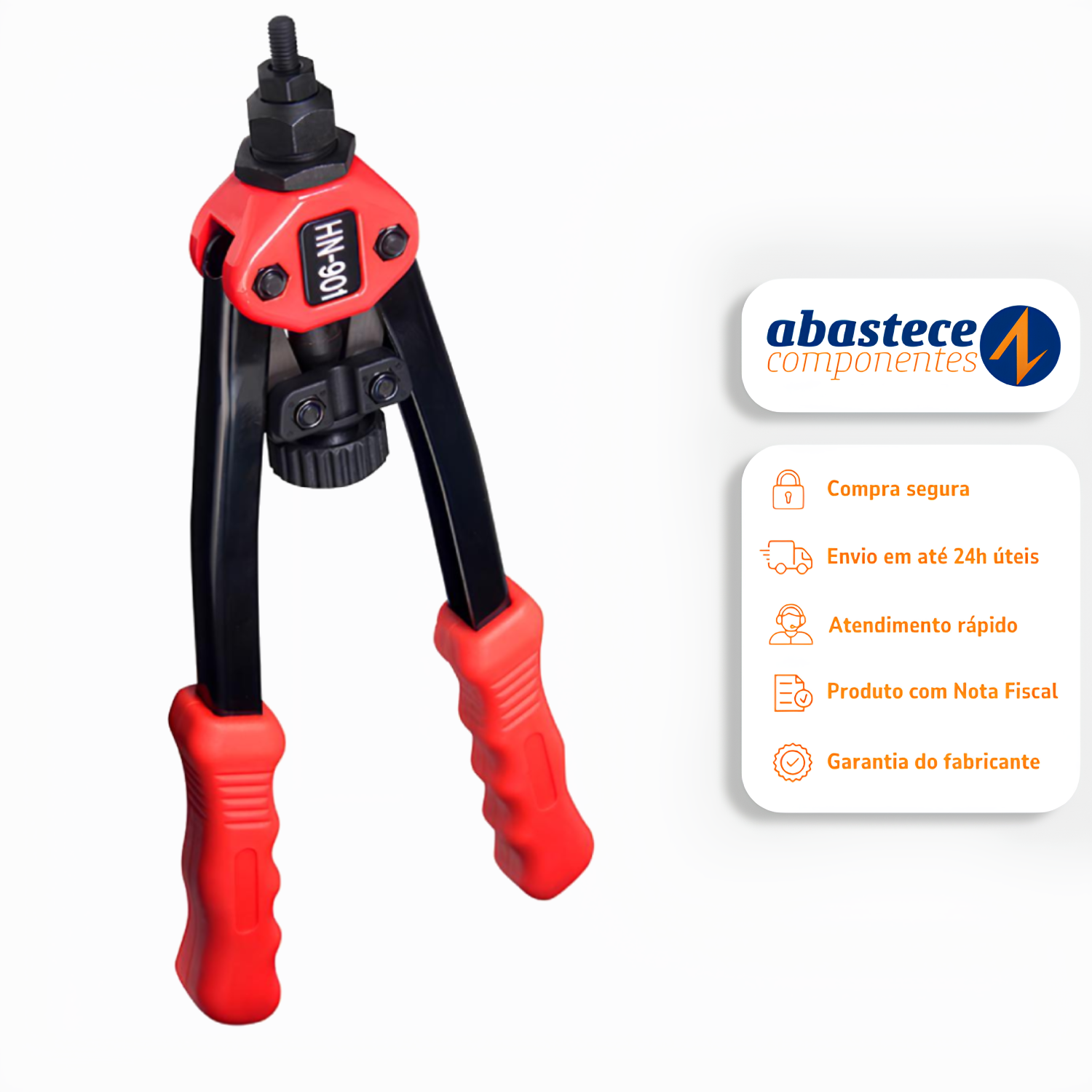

Alicate Rebite Hidráulico Com Rosca
- Rebitadeira manual compacta tipo alavanca
- Para rebite com rosca de M4 à M10
- Medidas em polegadas 1/4” à 1/2?
A HN-901 é uma máquina manual tipo alavanca (compacta): com menor tamanho, mas com maior força e resistência.
Indicada para rebites de rosca interna de M4 a M10 e/ou 5/32” a 3/8”.
INSTRUÇÕES PARA OPERAÇÃO DA REBITADEIRA
Verifique que o parafuso de tração da máquina corresponde ao rebite com rosca interna a ser aplicado. Para cada diâmetro de parafuso de tração, utilize o bocal adequado.
Rosqueie o rebite no parafuso de tração até a cabeça do rebite encostar no bocal da máquina. Ajuste se for necessário.
Após a aplicação, desrosqueie manualmente utilizando o manípulo central.
A máquina possui uma abertura máxima de 500 mm (medindo de extremo a extremo) ou 130º. Para melhor aplicação e menor esforço humano, procure utilizá-la com até 80% - 90% desta abertura.
REGULAGEM DO CURSO
1. Certifique-se que não há nenhum rebite rosqueado na máquina.
2. Feche totalmente as alavancas.
3. Ajuste o bocal universal com uma chave 24 mm (quanto mais rosqueado para dentro da máquina, menor o curso e quanto menos rosqueado, maior o curso de tração).
4. Apertar a contra porca com uma chave de 32 mm.
5. Verificar se o curso está de acordo com a espessura da sua chapa
(se necessário, repita o mesmo processo até a adequação correta do curso).
6. Sempre que trocar de parafuso ou de chapa, fazer o ajuste de curso.
