Informação Técnica
Produto indicado para aplicações que exigem conformidade com a NR10 – Segurança em Instalações e Serviços em Eletricidade.
Descrição

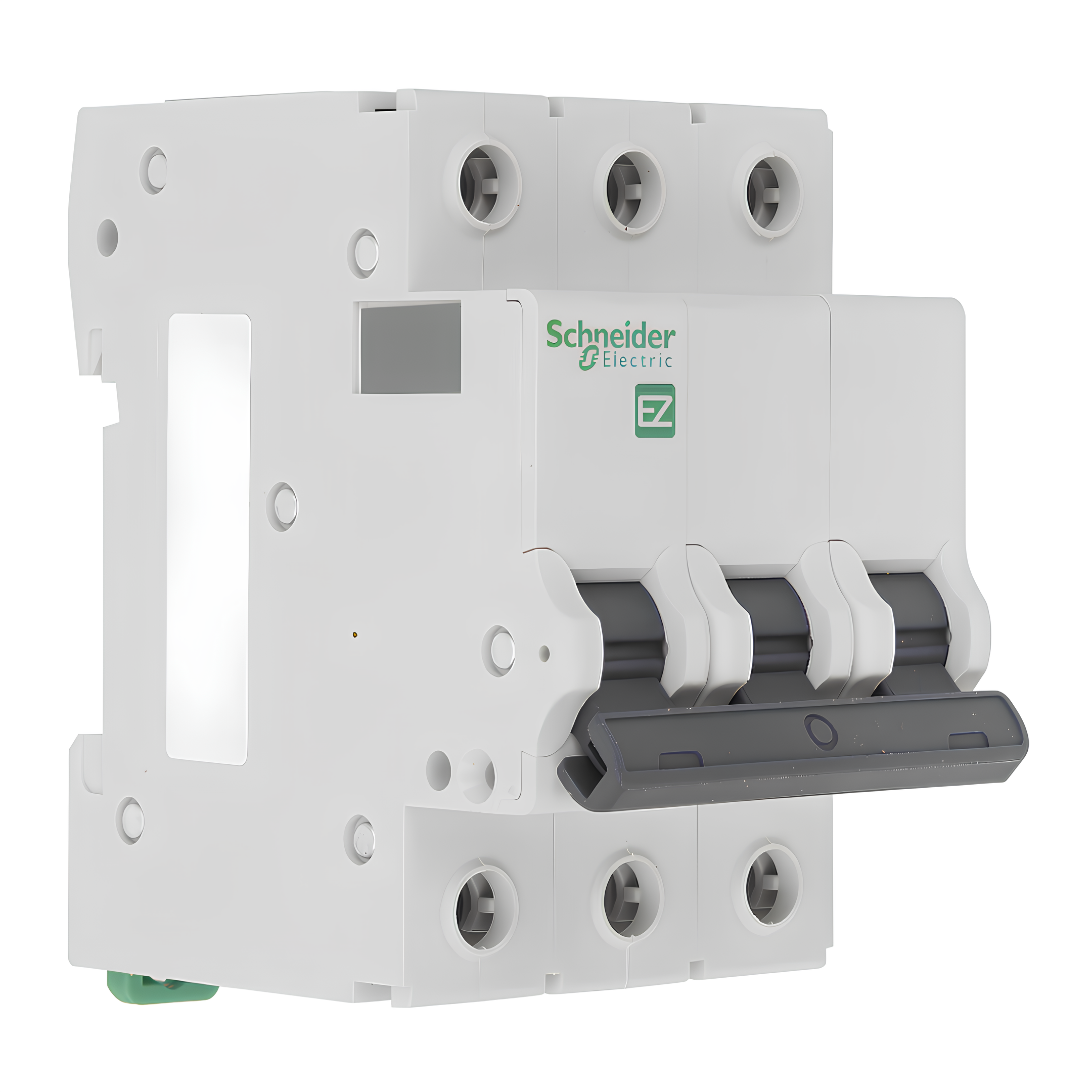

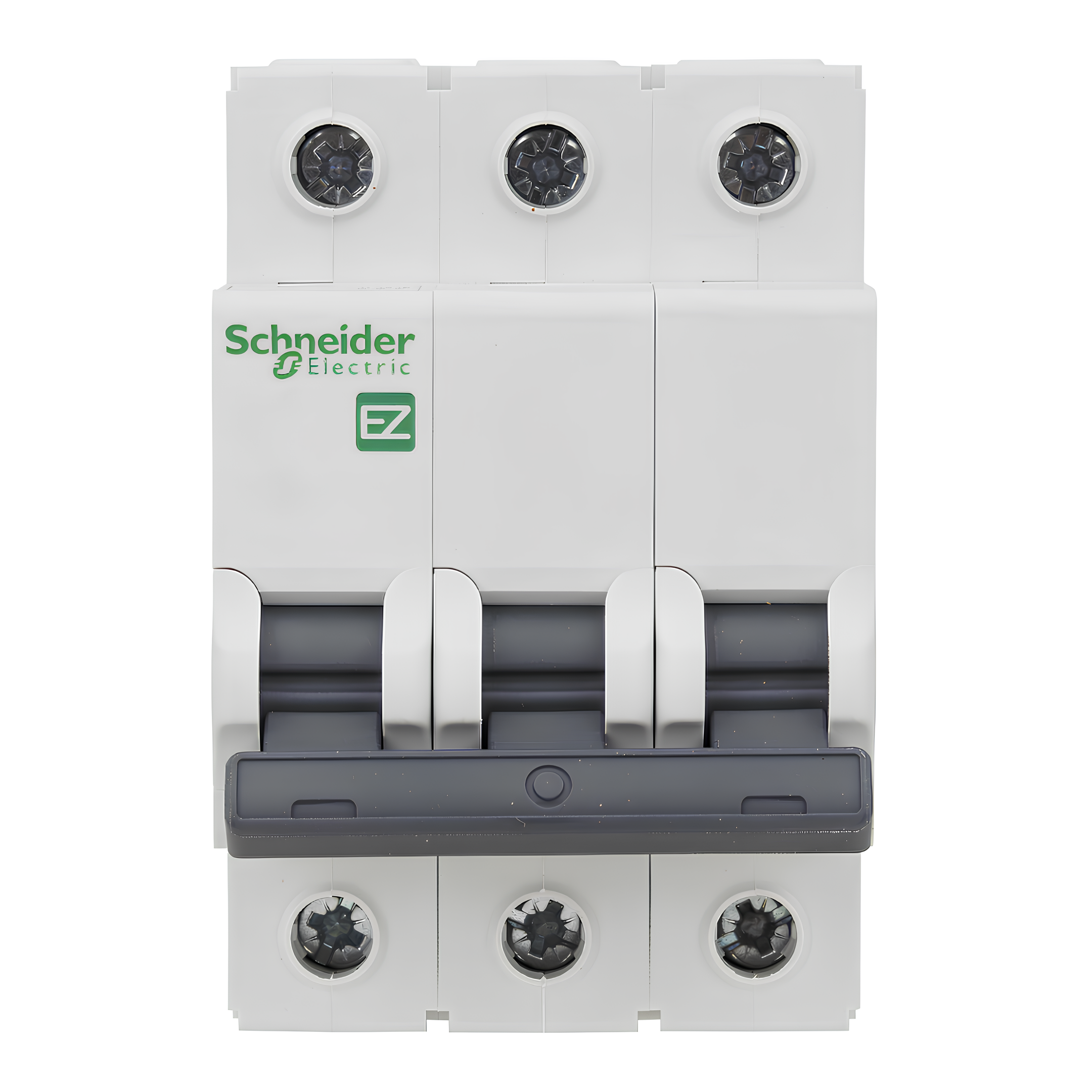

Disjuntor Tripolar 100A Curva C 4,5Ka Easy9 Schneider
O Disjuntor Termomagnético Easy9 EZ9F33391 da Schneider Electric foi desenvolvido para proteção de circuitos elétricos contra sobrecargas e curtos-circuitos em instalações residenciais, comerciais e prediais. Com corrente nominal de 100A, configuração tripolar (3P) e curva de disparo tipo C, é indicado para circuitos com cargas indutivas moderadas, como motores, bombas, sistemas de iluminação e equipamentos elétricos em geral. Possui capacidade de interrupção de 4,5kA em 400V CA, mecanismo termomagnético de alta confiabilidade e montagem prática em trilho DIN. Sua construção robusta proporciona elevada durabilidade mecânica e elétrica, atendendo aos requisitos da norma IEC 60947-2 e garantindo segurança e desempenho para sistemas de distribuição de energia.
Características:
Aplicação: Proteção de circuitos elétricos contra sobrecarga e curto-circuito
Material de Fabricação: Componentes eletromecânicos e termoplásticos de engenharia
Modelo: EZ9F33391
Linha: Easy9
Marca: Schneider Electric
Tipo de Produto: Disjuntor termomagnético modular
Número de Polos: 3P
Polos Protegidos: 3
Corrente Nominal (In): 100A
Tipo de Rede: CA
Curva de Disparo: C
Tecnologia de Disparo: Termomagnética
Tensão Nominal de Operação (Ue): 400V CA
Frequência: 50/60Hz
Capacidade de Interrupção (Icu): 4,5kA em 400V CA
Capacidade de Interrupção em Serviço (Ics): 3kA (60% de Icu)
Limite de Disparo Magnético: 5 a 10 vezes a corrente nominal
Tensão de Isolamento (Ui): 500V CA
Tensão Suportável de Impulso (Uimp): 4kV
Categoria de Utilização: Categoria A
Adequado para Isolamento: Sim
Tipo de Acionamento: Alavanca articulada
Sinalização Local: Não
Tipo de Montagem: Encaixe
Suporte de Montagem: Trilho DIN
Número de Módulos: 9 módulos de 9 mm
Grau de Proteção: IP20
Grau de Proteção em Invólucro Modular: IP40
Categoria de Sobretensão: III
Grau de Poluição: 2
Durabilidade Mecânica: 8.500 ciclos
Durabilidade Elétrica: 1.500 ciclos
Conexões:
Condutores rígidos: 1 a 50 mm²
Condutores flexíveis: 1 a 35 mm²
Comprimento de Decapagem do Condutor: 14 mm
Torque de Aperto: 3,5 N.m
Cor: Cinza (RAL 7035)
Certificação: CE
Norma Aplicável: IEC 60947-2
Umidade Relativa Máxima: 95%
Temperatura de Operação: -5°C a 60°C
Temperatura de Armazenamento: -40°C a 85°C
Garantia: 1 Ano e Meio (18 Meses)
Medidas:
Altura: 7,7 (cm)
Largura: 8,2 (cm)
Comprimento: 8,6 (cm)
Peso: 0,515 (kg)
